Rozmery komponentov
Rozmerové rady nerezových komínových systémov — vnútorné a vonkajšie priemery, hrúbky ocele a izolácie.
EKO trojvrstvové (0,8 mm / 30 mm)
Systém trojvrstvových izolovaných komínov EKO. Vnútorná vrstva oceľ hrúbky 0,8 mm, izolácia minerálna vata 30 mm.
| Vnútorný priemer (mm) | 130150160180200225250300 |
|---|---|
| Hrúbka ocele | 0,8 mm |
| Izolácia | minerálna vata 30 mm |
IZOL trojvrstvové (0,8–1 mm / 50 mm)
Systém trojvrstvových nástenných izolovaných komínov pre všetky druhy palív. Vnútorná vrstva oceľ 1.4404, vonkajšia vrstva 1.4301. Izolácia minerálna vata hrúbky min. 50 mm.
| Vnútorný / vonkajší Ø (mm) | 110/210120/220130/230140/230150/250160/250180/280200/300225/325250/350300/400350/450400/500450/550500/600 |
|---|---|
| Hrúbka ocele | 0,8 – 1,0 mm |
| Izolácia | minerálna vata min. 50 mm |
SLIM trojvrstvové (0,5–0,6 mm / 30 mm)
Systém trojvrstvových izolovaných komínov na zabudovanie do nosných konštrukcií alebo na stenu budovy. Vnútorná vrstva oceľ 1.4301, vonkajšia vrstva 1.4301 leštená. Izolácia minerálna vata hrúbky min. 30 mm. Palivo: olej, plyn, drevo, peletky.
| Vnútorný / vonkajší Ø (mm) | 130/190150/210180/240200/260225/285250/310300/360 |
|---|---|
| Hrúbka ocele | 0,5 – 0,6 mm |
| Izolácia | minerálna vata min. 30 mm |
WSPS / SPS pretlakové (plyn)
Komínové systémy pre spotrebiče s uzavretou spaľovacou komorou (turbo kotly). Materiál oceľ 1.4301, palivo olej a plyn.
| Dvojvrstvové Ø (mm) | Ø 60/100Ø 80/125Ø 100/150 |
|---|---|
| Hrúbka ocele | 0,5 mm |
| Popis | Dvojvrstvové nástenné komíny s uzavretou spaľovacou komorou |
| Jednovrstvové Ø (mm) | Ø 60Ø 80Ø 100Ø 120Ø 130Ø 150Ø 180Ø 200Ø 225Ø 250Ø 300 |
|---|---|
| Hrúbka ocele | 0,5 mm |
| Popis | Jednovrstvové nástenné komíny s uzavretou spaľovacou komorou |
| Trojvrstvové izolované Ø (mm) | Ø 80/120Ø 100/150 |
|---|---|
| Hrúbka ocele | 0,5 mm |
| Popis | Trojvrstvové nástenné izolované komíny s uzavretou spaľovacou komorou |
Jednovrstvové vložky
Systém vnútrostenných komínových vložiek pre všetky druhy palív. Materiál oceľ typ 1.4301 / 1.4404. Štandardné rozmery od 100 do 500 mm, na objednávku vyrobíme aj iné rozmery.
| Vnútorný priemer (mm) | 100110120130140150160180200225250300350400450500 |
|---|---|
| Hrúbka ocele | 0,6 / 0,8 / 1,0 mm |
Oválne vložky
Vnútrostenné oválne vložky pre všetky druhy palív. Materiál oceľ 1.4404.
| Rozmer (mm) | 120×180110×215120×210120×225120×245 |
|---|---|
| Hrúbka ocele | 0,6 / 0,8 / 1,0 mm |

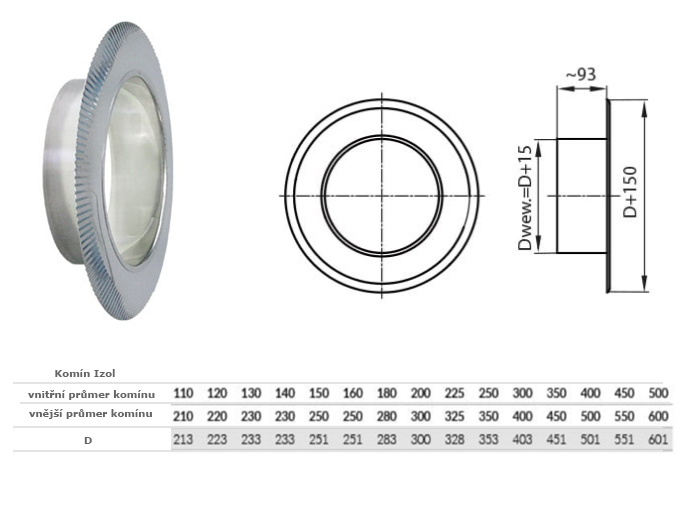

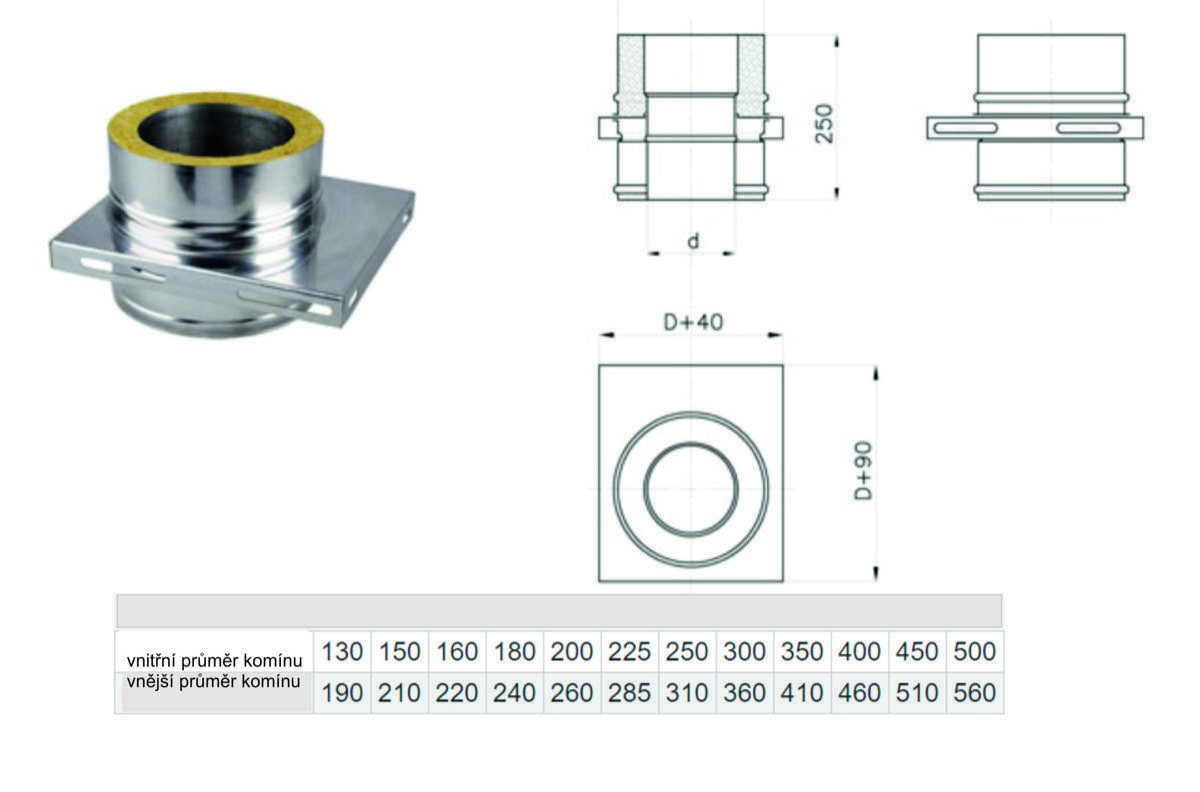

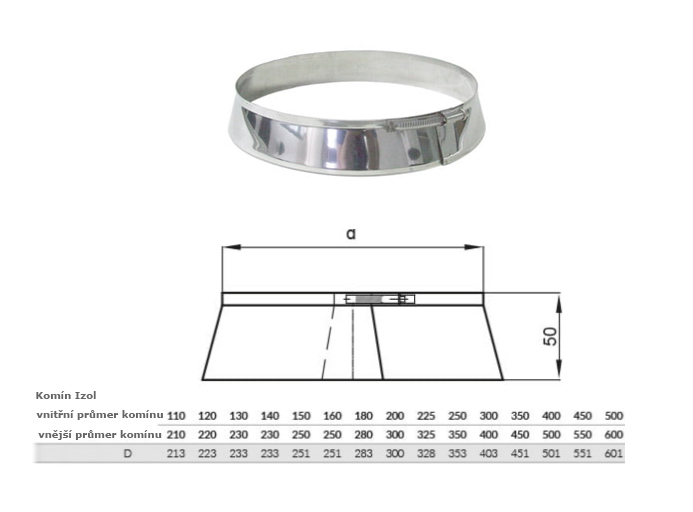

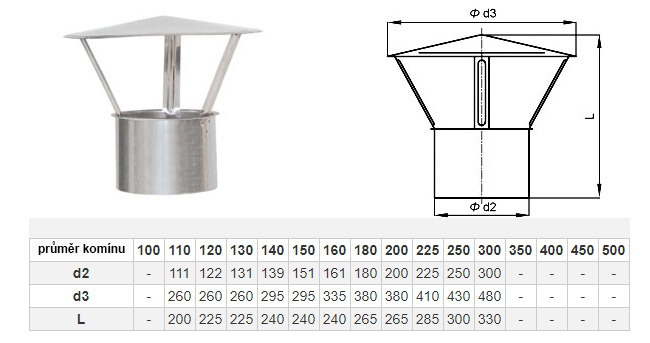

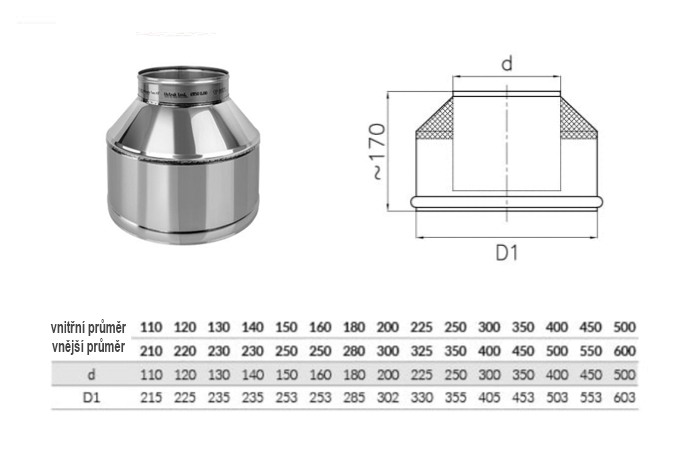

Univerzálne prvky
Doplnkové prvky spoločné pre viac komínových systémov.
Nie ste si istí rozmerom? Poradíme vám s výberom správneho priemeru a hrúbky — kontaktujte nás.
