Rozmery IZOL trojvrstvové komíny

Trojvrstvové nástenné izolované komíny IZOL pre všetky druhy palív — vnútorné a vonkajšie priemery, hrúbka ocele a izolácie.

Priemery a hrúbky Komponenty a ukončenia Rozmery komponentov

IZOL trojvrstvové (0,8–1 mm / 50 mm)

Systém trojvrstvových nástenných izolovaných komínov pre všetky druhy palív. Vnútorná vrstva oceľ 1.4404, vonkajšia vrstva 1.4301. Izolácia minerálna vata hrúbky min. 50 mm.

Vnútorný / vonkajší Ø (mm)	110/210120/220130/230140/230150/250160/250180/280200/300225/325250/350300/400350/450400/500450/550500/600
Hrúbka ocele	0,8 – 1,0 mm
Izolácia	minerálna vata min. 50 mm

Komponenty a ukončenia IZOL

Rozmerové vyobrazenia ukončení, prechodov, manžiet a rozet radu IZOL.

Ukončenie komína — rozmery (trojvrstvový nerezový komín)

Vodeodolné ukončenie izolácie — rozmery (trojvrstvový nerezový komín)

Tepelná prechodová ochrana — rozmery (trojvrstvový nerezový komín)

Rozmery komponentov IZOL (mm)

Reálne rozmery jednotlivých komponentov trojvrstvového nástenného systému IZOL (50 mm izolácia) — rúry, kolená, T-kusy, čistiace časti, konzoly a ukončenia — priamo z výrobných výkresov TOUP pre priemery 110–500 mm.

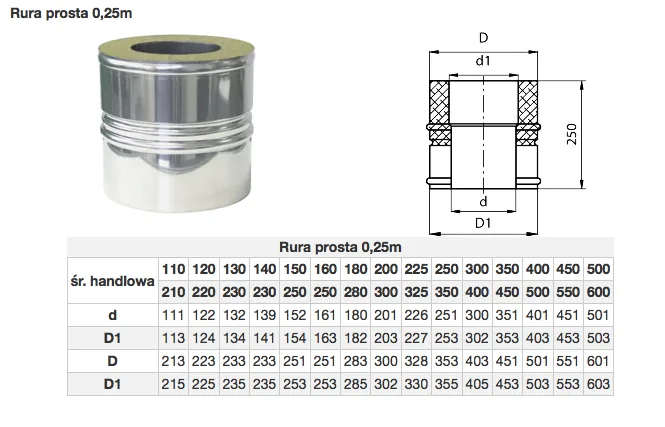

Rúra prostá 0,25m

dĺžka 250 mm

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

Pozn.: Vo výkrese je 2. riadok tabuľky omylom označený 'D1', ale hodnoty (113,124,...) zodpovedajú d1 — zapísané ako d1.

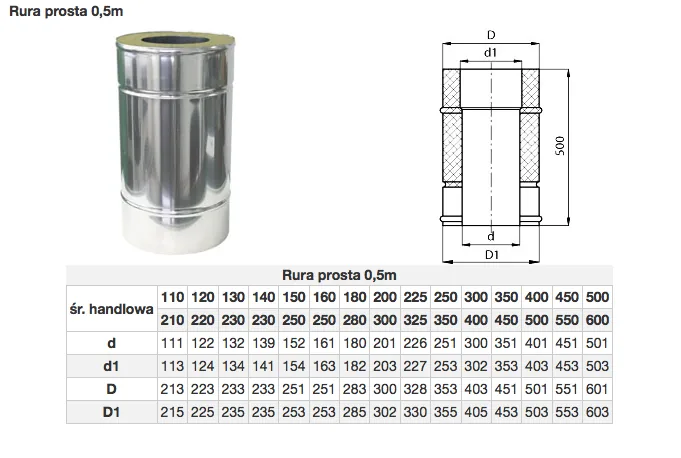

Rúra prostá 0,5m

dĺžka 500 mm

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

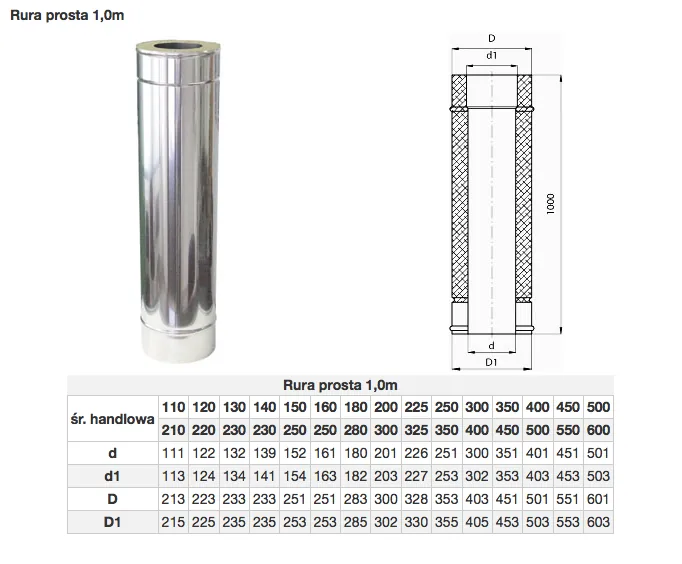

Rúra prostá 1,0m

dĺžka 1000 mm

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

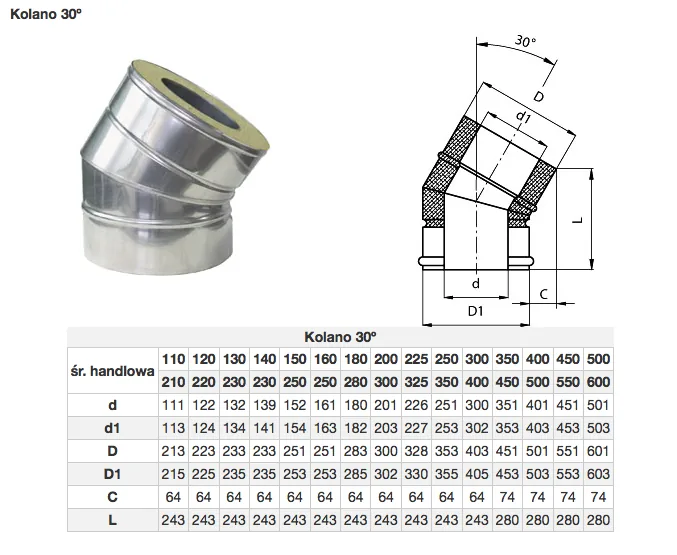

Koleno 30°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Presah / offset C (mm)	64	64	64	64	64	64	64	64	64	64	64	74	74	74	74
Dĺžka L (mm)	243	243	243	243	243	243	243	243	243	243	243	280	280	280	280

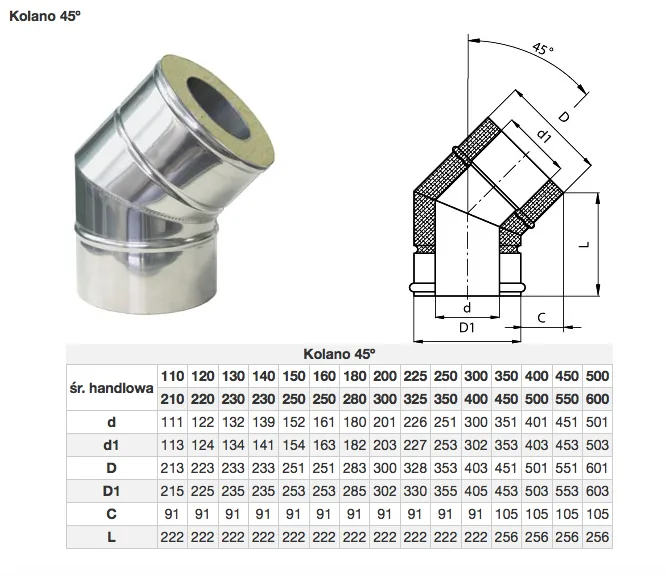

Koleno 45°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Presah / offset C (mm)	91	91	91	91	91	91	91	91	91	91	91	105	105	105	105
Dĺžka L (mm)	222	222	222	222	222	222	222	222	222	222	222	256	256	256	256

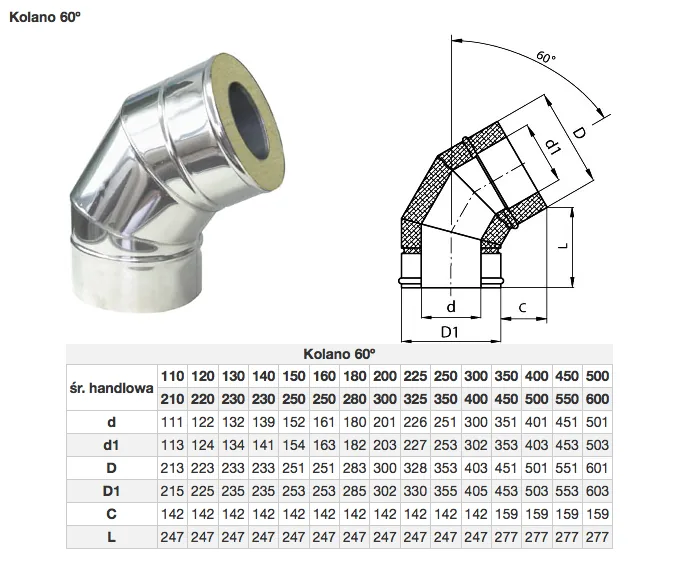

Koleno 60°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Presah / offset C (mm)	142	142	142	142	142	142	142	142	142	142	142	159	159	159	159
Dĺžka L (mm)	247	247	247	247	247	247	247	247	247	247	247	277	277	277	277

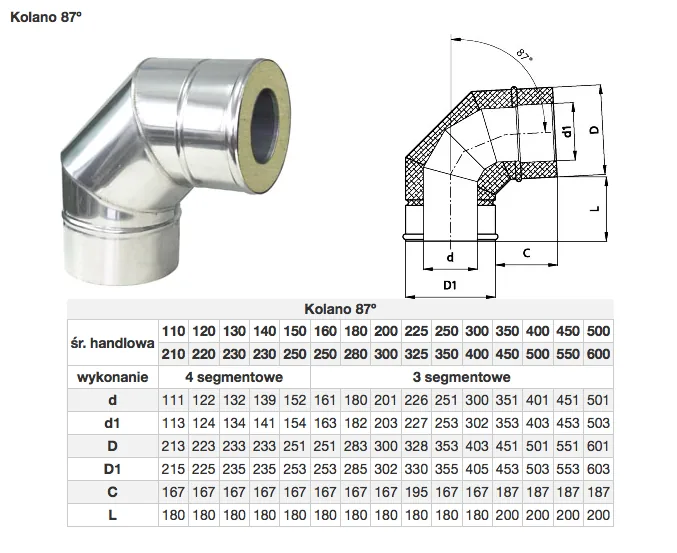

Koleno 87°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vyhotovenie	4 segm.	4 segm.	4 segm.	4 segm.	4 segm.	3 segm.	3 segm.	3 segm.	3 segm.	3 segm.	3 segm.	3 segm.	3 segm.	3 segm.	3 segm.
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Presah / offset C (mm)	167	167	167	167	167	167	167	167	195	167	167	187	187	187	187
Dĺžka L (mm)	180	180	180	180	180	180	180	180	180	180	180	200	200	200	200

Pozn.: Riadok 'wykonanie': 110-150 = 4 segmentové, 160-500 = 3 segmentové. Hodnota C pri 225 je vo výkrese uvedená ako 195 (odlišná od okolitých 167) — zapísané tak, ako je na výkrese.

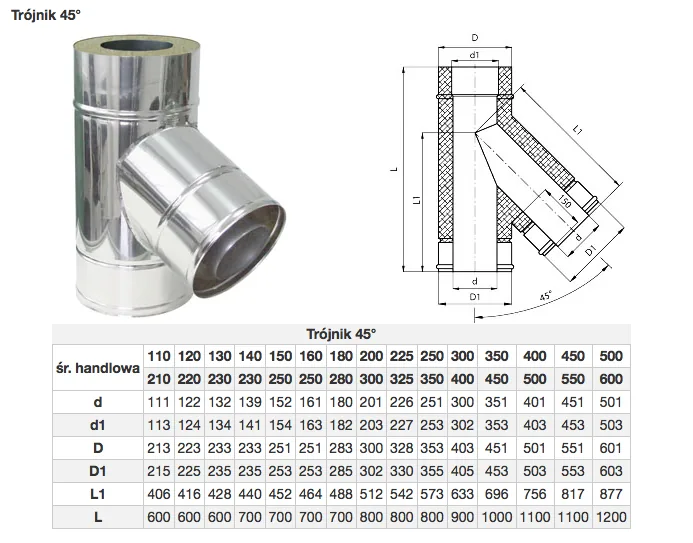

T-kus / Trojník 45°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Dĺžka L₁ (mm)	406	416	428	440	452	464	488	512	542	573	633	696	756	817	877
Dĺžka L (mm)	600	600	600	700	700	700	700	800	800	800	900	1000	1100	1100	1200

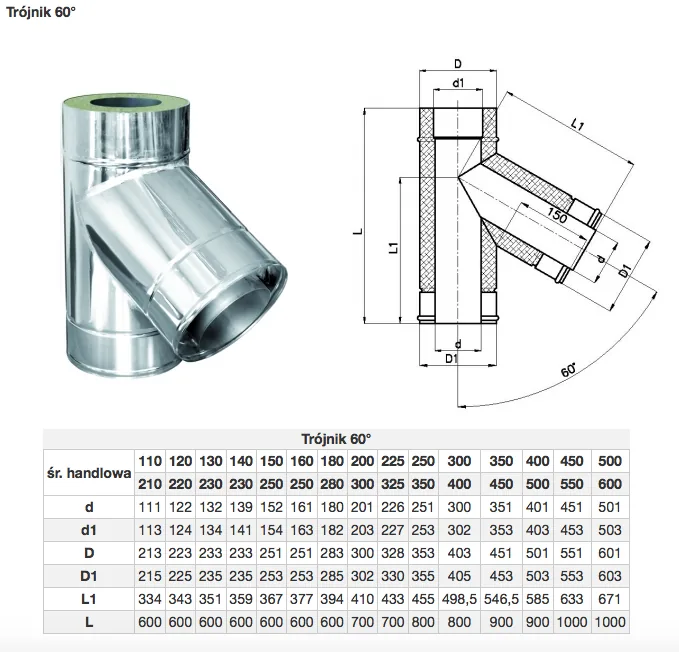

T-kus / Trojník 60°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Dĺžka L₁ (mm)	334	343	351	359	367	377	394	410	433	455	498.5	546.5	585	633	671
Dĺžka L (mm)	600	600	600	600	600	600	600	700	700	800	800	900	900	1000	1000

Pozn.: Hodnoty L1 pri 300 a 350 sú desatinné: 498,5 a 546,5 (na výkrese s čiarkou).

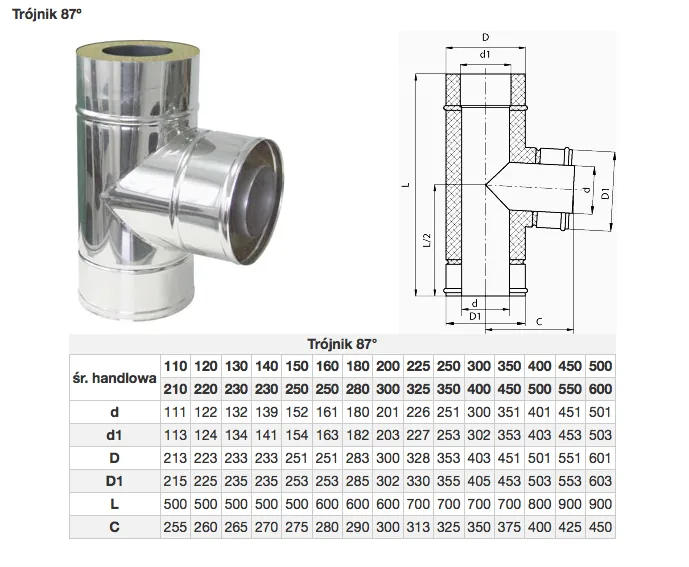

T-kus / Trojník 87°

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Dĺžka L (mm)	500	500	500	500	500	600	600	600	700	700	700	700	800	900	900
Presah / offset C (mm)	255	260	265	270	275	280	290	300	313	325	350	375	400	425	450

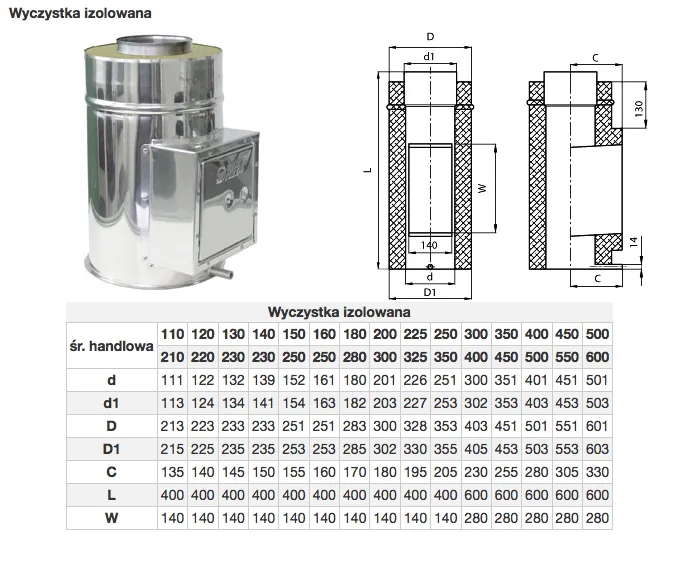

Čistiaca časť (revízny diel)

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603
Presah / offset C (mm)	135	140	145	150	155	160	170	180	195	205	230	255	280	305	330
Dĺžka L (mm)	400	400	400	400	400	400	400	400	400	400	600	600	600	600	600
Šírka W (mm)	140	140	140	140	140	140	140	140	140	140	280	280	280	280	280

Otvor sirka: 140
Otvor vyska 130: 130
Hr dvierok 14: 14

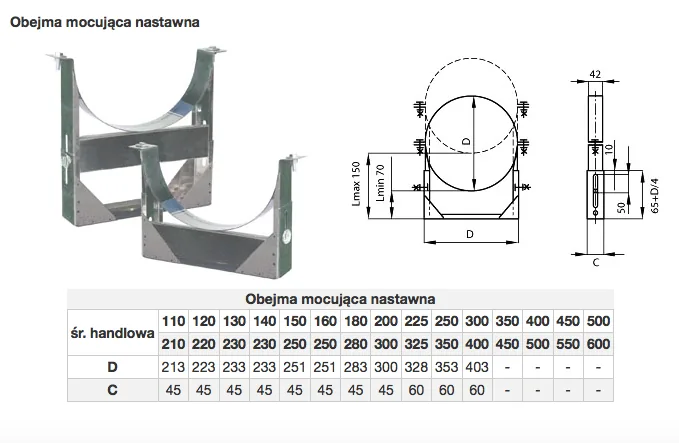

Konzola fixačná nastaviteľná (nastaviteľná obruč)

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	-	-	-	-
Presah / offset C (mm)	45	45	45	45	45	45	45	45	60	60	60	-	-	-	-

Sirka pasu 42: 42
Hrubka 10: 10
Rozstup 50: 50
Lmax: 150
Lmin: 70
Otvor pozdlz 65 minus D deleno 4: 65-D/4

Pozn.: Vyrábaná len do priemeru 300 (handlová); pre 350/400/450/500 sú vo výkrese pomlčky '-'. Kótové skaláre z výkresu v 'scalars'.

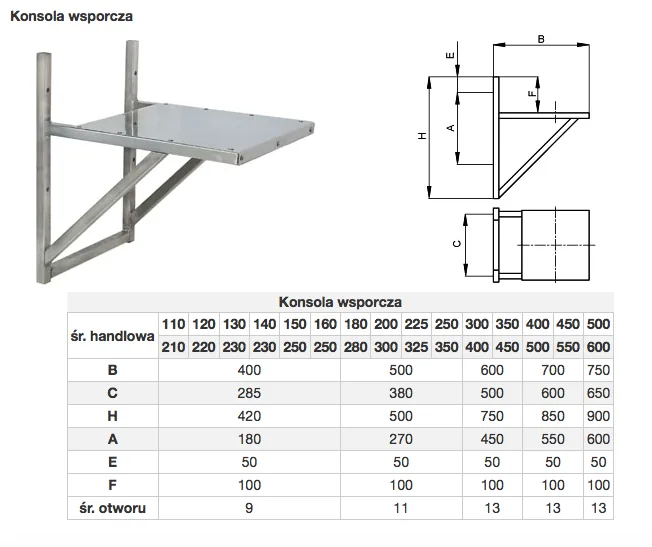

Konzola nosná (nosná konzola)

Pozn.: Tabuľka má zlúčené bunky — hodnoty platia pre skupiny priemerov (rozsahy), nie pre každý priemer zvlášť. Uvedené v poli 'groups'. nominal_range: 110, 160; B: 400; C: 285; H: 420; A: 180; E: 50; F: 100; sr_otvoru: 9, nominal_range: 180, 250; B: 500; C: 380; H: 500; A: 270; E: 50; F: 100; sr_otvoru: 11, nominal_range: 300, 350; B: 600; C: 500; H: 750; A: 450; E: 50; F: 100; sr_otvoru: 13, nominal_range: 400, 450; B: 700; C: 600; H: 850; A: 550; E: 50; F: 100; sr_otvoru: 13, nominal_range: 500, 500; B: 750; C: 650; H: 900; A: 600; E: 50; F: 100; sr_otvoru: 13

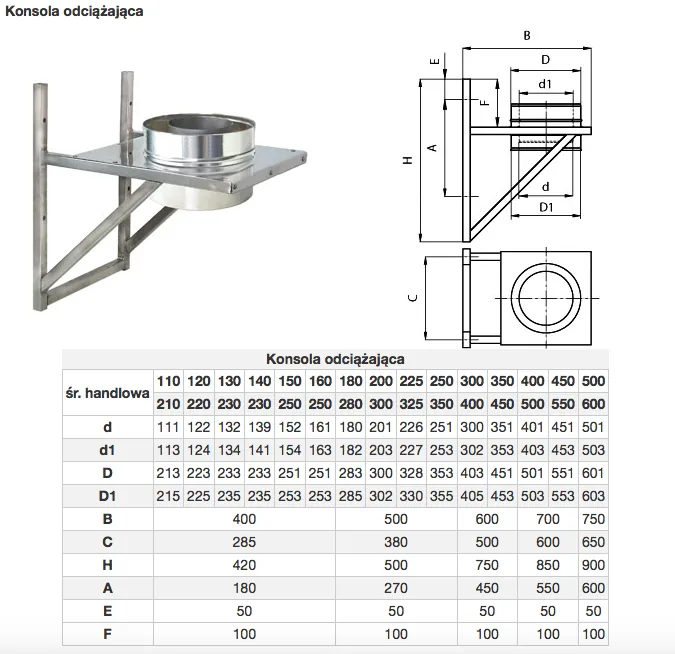

Konzola priechodná / odľahčovacia

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

Pozn.: Kombinuje per-priemer tabuľku (d,d1,D,D1) a zlúčené skupinové rozmery (B,C,H,A,E,F) pre rozsahy priemerov (pole 'groups'). nominal_range: 110, 160; B: 400; C: 285; H: 420; A: 180; E: 50; F: 100, nominal_range: 180, 250; B: 500; C: 380; H: 500; A: 270; E: 50; F: 100, nominal_range: 300, 350; B: 600; C: 500; H: 750; A: 450; E: 50; F: 100, nominal_range: 400, 450; B: 700; C: 600; H: 850; A: 550; E: 50; F: 100, nominal_range: 500, 500; B: 750; C: 650; H: 900; A: 600; E: 50; F: 100

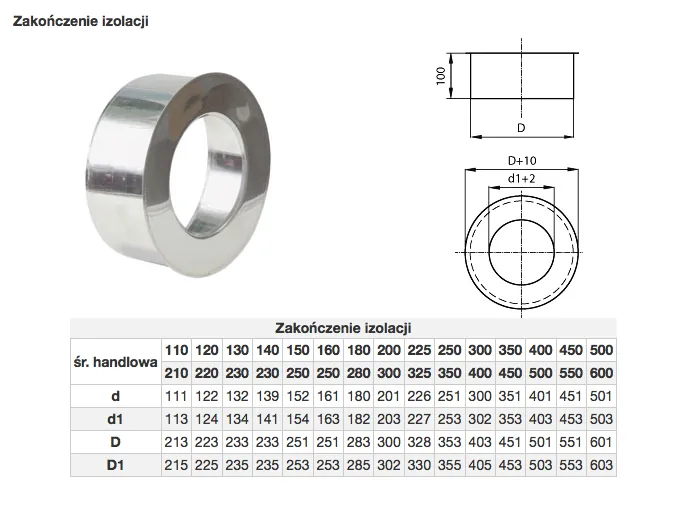

Ukončenie izolácie

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

Vyska 100: 100
Vonk prumer D plus 10: D+10
Vnut prumer d1 plus 2: d1+2

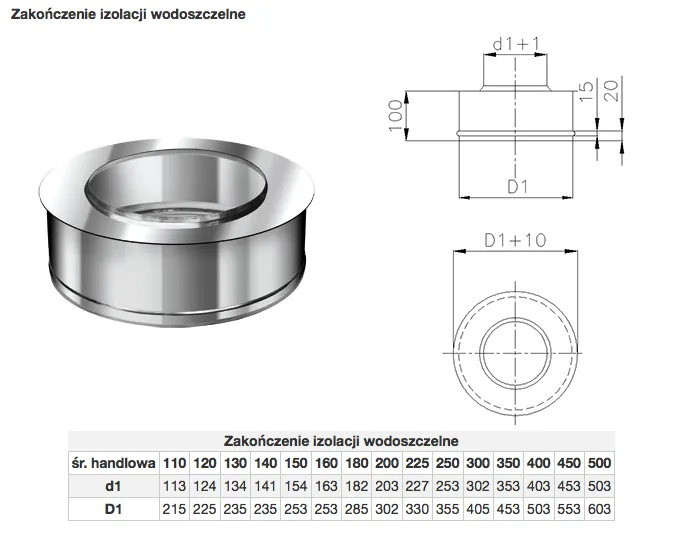

Ukončenie izolácie vodeodolné

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Ø hrdla d₁ (mm)	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

Vyska 100: 100
Vysunutie 15: 15
Presah 20: 20
Hrdlo d1 plus 1: d1+1
Vonk prumer D1 plus 10: D1+10

Pozn.: Tabuľka má len riadky d1 a D1.

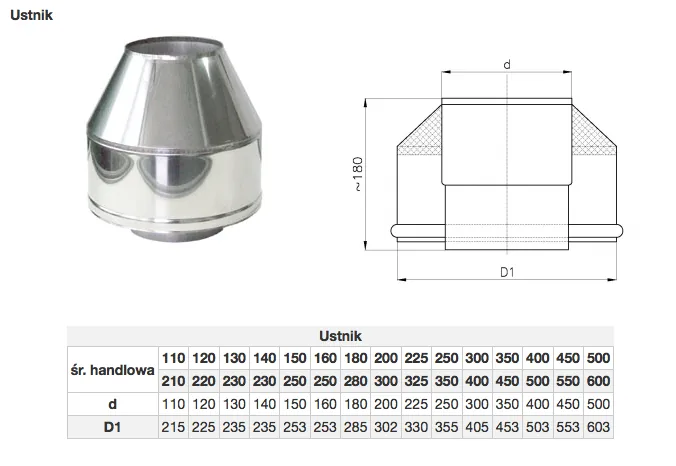

Ukončenie komína (komínová hlavica / ústie)

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vonk. Ø hrdla D₁ (mm)	215	225	235	235	253	253	285	302	330	355	405	453	503	553	603

Vyska priblizne 180: 180

Pozn.: Tabuľka má riadky d a D1. Výška ~180 mm (na výkrese s vlnovkou).

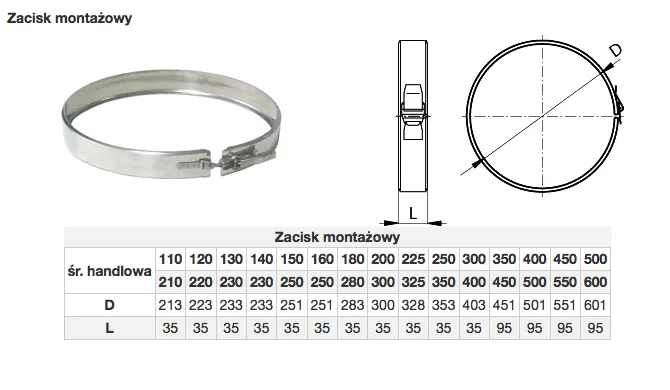

Zaisťovacia obruč (montážna spona)

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601
Dĺžka L (mm)	35	35	35	35	35	35	35	35	35	35	35	95	95	95	95

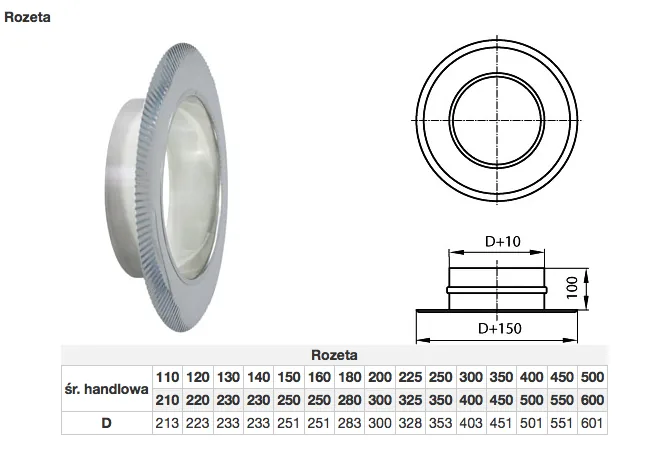

Rozeta

Menovitý Ø (mm)	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vonkajší Ø D (mm)	213	223	233	233	251	251	283	300	328	353	403	451	501	551	601

Vonk prumer taniera D plus 150: D+150
Hrdlo D plus 10: D+10
Hlbka 100: 100

Pozn.: Tabuľka má len riadok D (vonkajší priemer vloženej rúry).

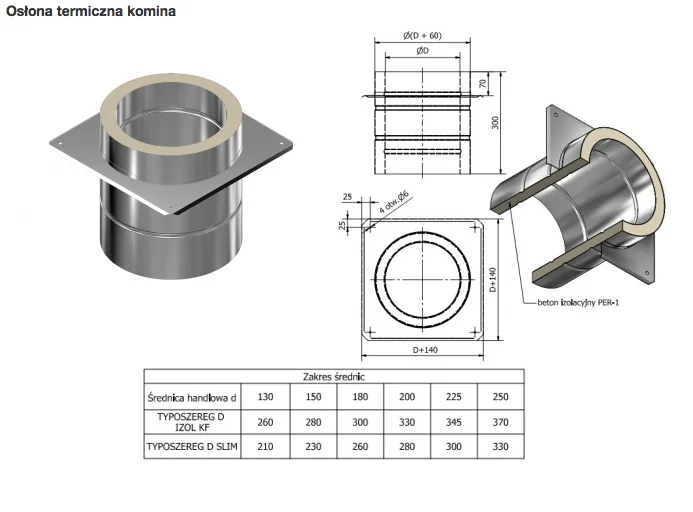

Tepelná / prechodová ochrana komína (osłona termiczna)

Menovitý Ø (mm)	130	150	180	200	225	250
Typorad D — IZOL/KF (mm)	260	280	300	330	345	370
Typorad D — SLIM (mm)	210	230	260	280	300	330

Celkova vyska 300: 300
Hlbka priruby 70: 70
Odsadenie 25: 25
Rozstup 25: 25
Priruba D plus 140: D+140
Otvor priruba prierez D plus 60: (D+60)
4 otvory prumer 6: 4 otvory ⌀6
Material: betón izolačný PER-1

Pozn.: Iná hlavička než ostatné diely — len 6 priemerov (130-250). Riadky 'IZOL_KF' a 'SLIM' = typorad vonkajšieho priemeru D podľa systému.
