NÁVOD NA TROJVRSTVOVÝ NEREZOVÝ KOMÍN

Jednotlivé komponenty komínového systému sú konštruované tak, aby do seba navzájom vďaka zasúvaciemu spoju ľahko zapadali. Montáž sa tak prevádza zasunutím jedného dielu do druhého a ich vájomným upevnením v časti spoja pomocou zaisťovacej obruče.

Pri montáži sa uistite, že jednotlivé diely do seba zapadli. Následne umiestnite na miesto spoja zaisťovaciu obruč a uzamknite klipom.

Dva komponenty medzi sebou musia byť zabezpečené zaisťovacou obručou. Je zostrojená tak, aby spoľahlivo utesnila jednotlivé prvky k sebe a vytvorila bezpečný zaisťovací spoj.

Konzola fixačná slúži na ukotvenie komínovej zostavy k stavebnej konštrukcii.

DÔLEŽITÉ UPOZORNENIE:

Komín je veľmi dôležitou súčasťou stavby a preto je dôležité predovšetkým dbať na správny návrh komínového systému, ako aj jeho realizáciu. Základom správne fungujúceho komína je jeho odborné navrhnutie.

Pred začatím prác si dôkladne premyslite umiestnenie komínového systému, ako aj umiestnenie prestupu stenou či strechou.

Nerezový komín je možné viesť buď vnútrom objektu alebo jeho vonkajškom. Komínový systém zakladáme na nosnú konzolu, na pätku alebo priamo na rovnú zem.

Všetky vznetlivé materiály musia byť od komínového systému vo vzdialenosti min. 10 cm.

Pri montáži amerického-otvoreného komína je potrebná konzultácia vopred, pretože komín takýmto spôsobom je možné namontovať v závislosti od typu kotla a krbovej vložky.

Ak si nie ste istý ako komínový systém viesť a aké komínové prvky použiť,

zavolajte na našu technickú podporu, kde vám radi poradíme

MONTÁŽNY NÁVOD NA KOMÍNOVÝ SYSTÉM K FASÁDE

Krok 1

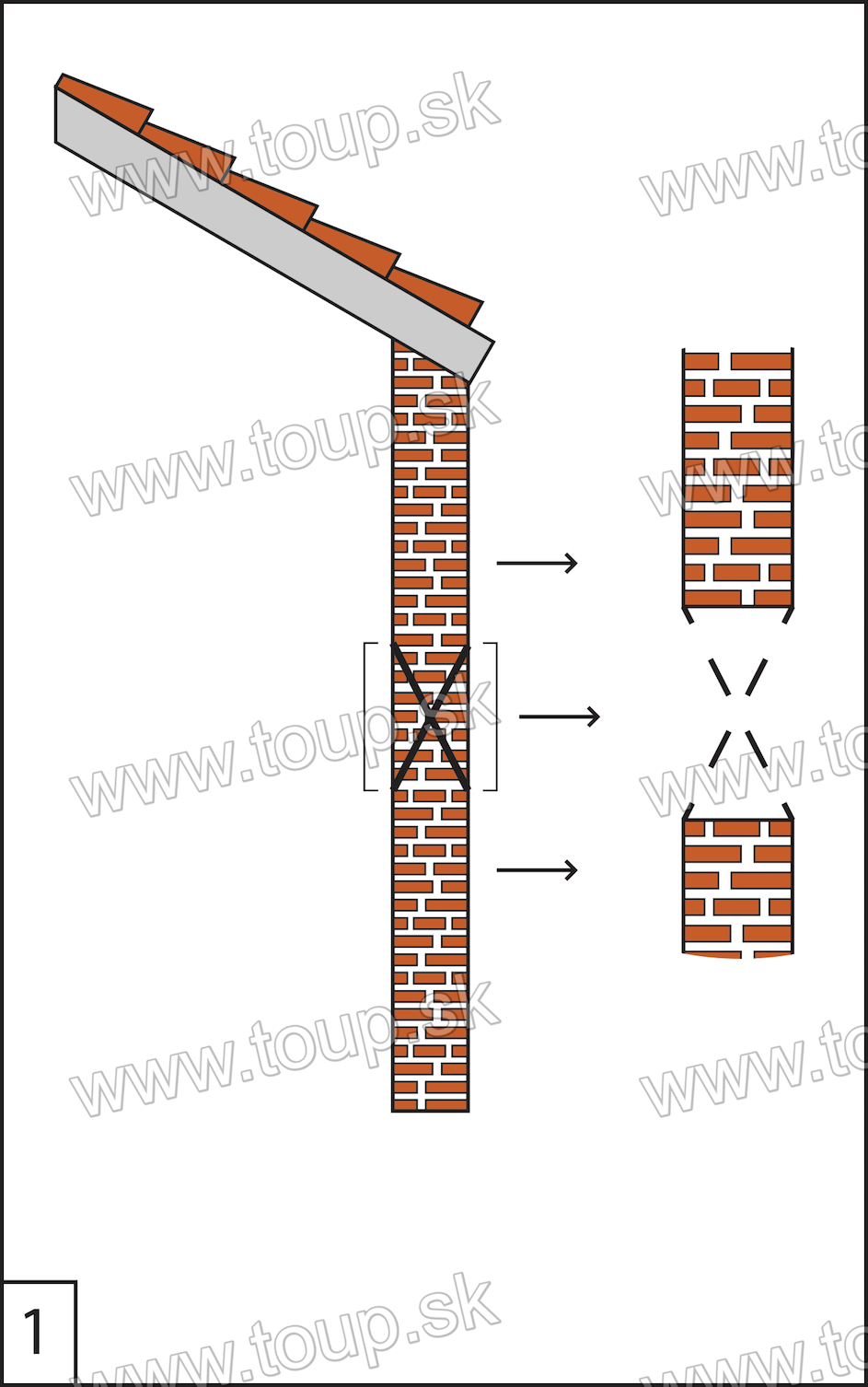

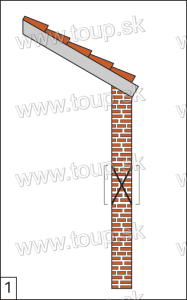

Premyslíme si a pripravíme miesta, v ktorých má viesť komínový systém. Zaznačíme si miesta, v ktorých komínová rúra prechádza strechou alebo stenou. Následne v týchto miestach vyrežeme potrebné otvory.

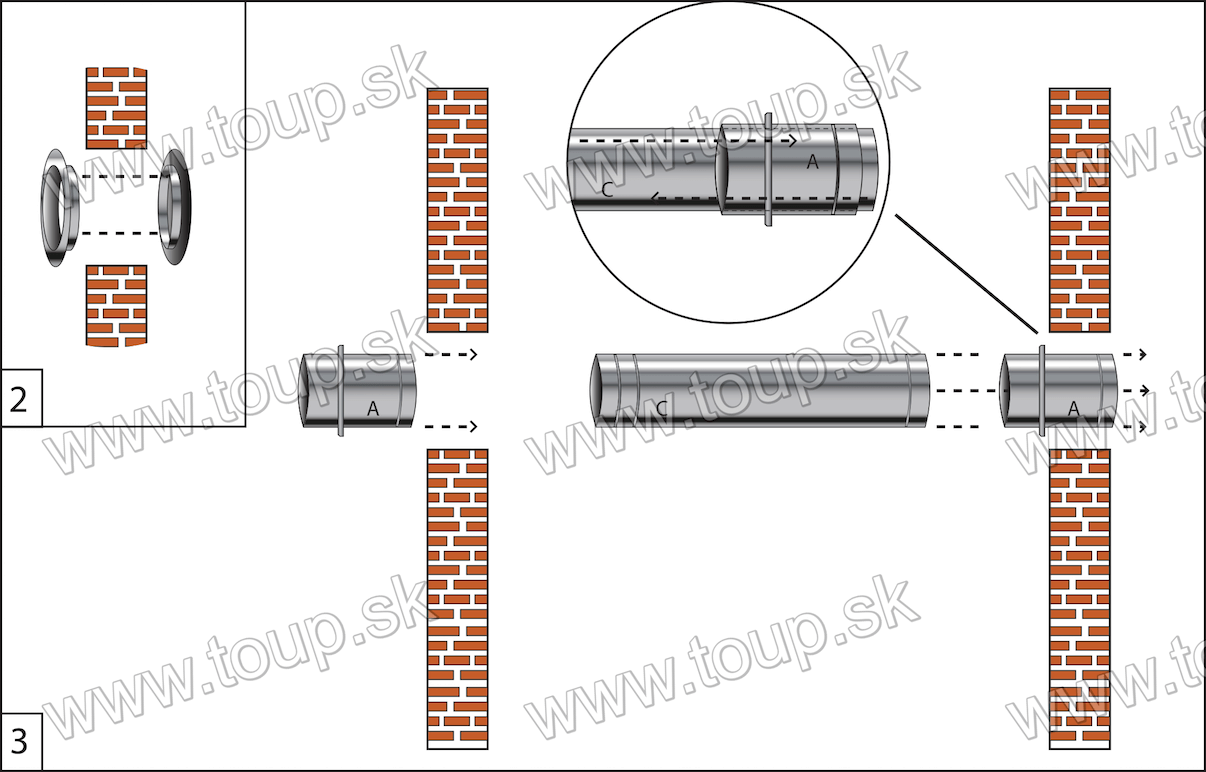

Krok 2

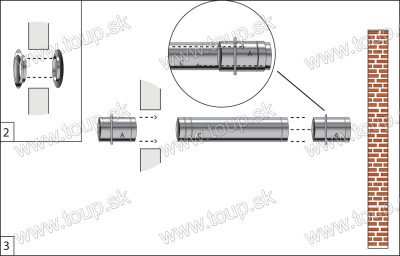

Ak chceme otvory zakryť, po oboch stranách upevníme rozety (návod na montáž rozety nájdete TU). Ak nie, tento krok preskočíme.

Krok 3

Do rozety alebo priamo do otvoru, prípadne tepelnej prechodovej ochrany (návod na montáž tepelnej prechodovej ochrany nájdete TU), vložíme horizontálne komínovú rúru. Dávame pozor na to, aby sa s rúrou počas práce dalo ešte manipulovať a posúvať ju.

Ak si nie ste istý ako komínový systém viesť a aké komínové prvky použiť, zavolajte na našu technickú podporu, kde vám radi poradíme

Krok 4

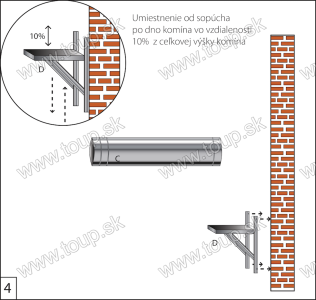

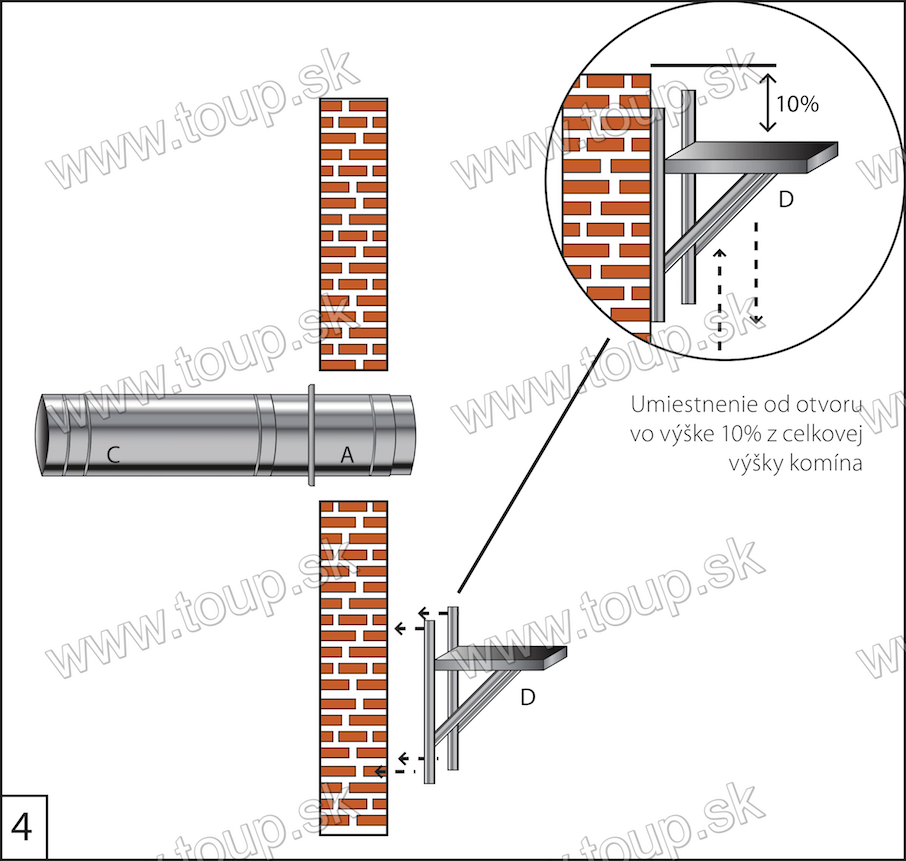

Z vonkajšej strany steny na vyznačenom mieste pripevníme hmoždinkami nosnú konzolu k nosnému múru. Výšku, v ktorej je potrebné namontovať nosnú konzolu určíme tak, že neaktívna časť komína od t-kusu (sopúcha) po dno komína by mala dosahovať vzdialenosť min. 10 % z celkovej dĺžky komína.

Krok 5

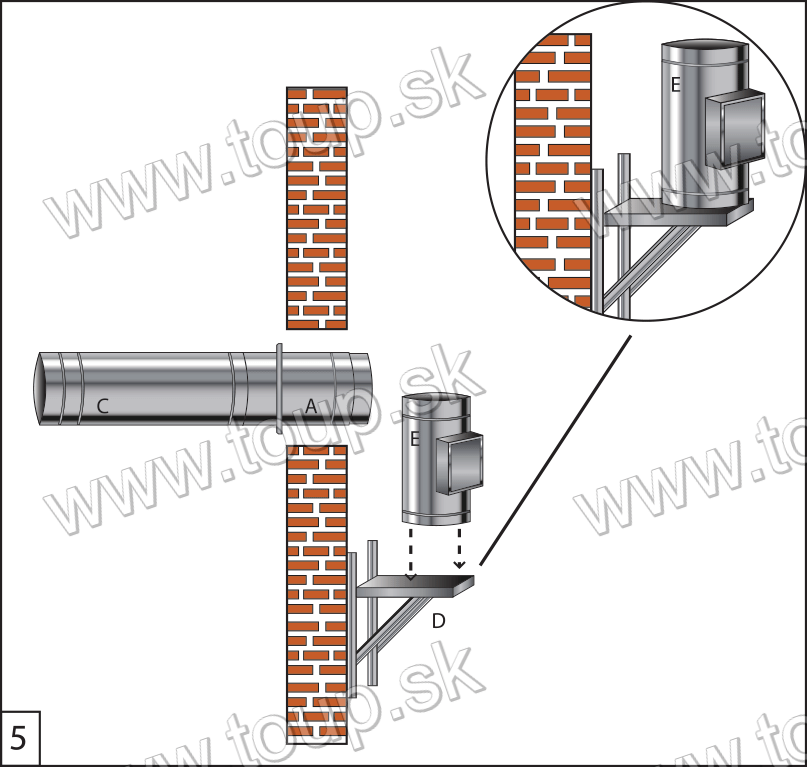

Na nosnú konzolu položíme dno a čistiacu časť komína (pri IZOLE je dno už súčasťou čistiacej časti).

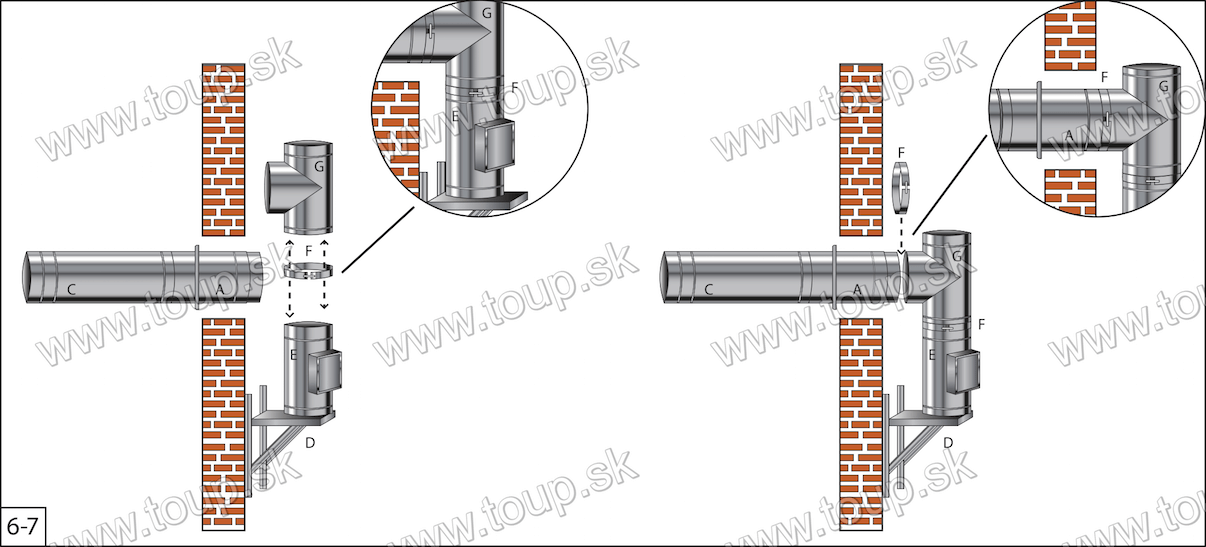

Krok 6

Na čistiacu časť nasadíme t-kus tak, aby zapadal do časti vytvorenej na prechod komína cez stenu. V prípade potreby pre dosiahnutie správnej dĺžky alebo ak je t-kus vysoko umiestnený, môžeme medzi čistiacu časť a t-kus vložiť nerezovú rúru potrebnej dĺžky (na výber máme 1m, 0,5m a 0,25m).

Krok 7

Na t-kus nasadíme ukončenie izolácie a napojíme ho na už pripravený prestup v stene. Prvky k sebe utesníme zaisťovacou obručou.

Krok 8

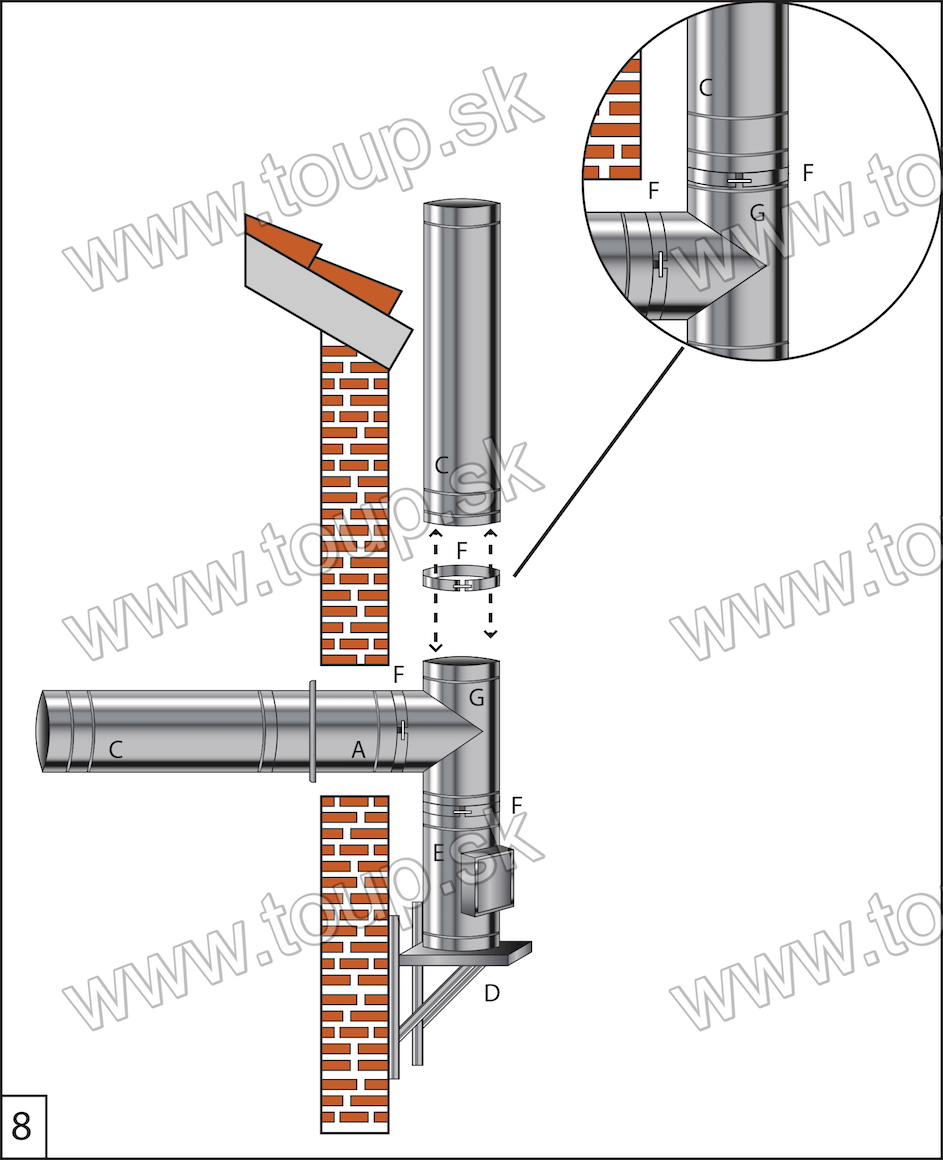

V predpokladanej vzdialenosti od vonkajšej steny si určíme zvislú os komína. Pokračujeme v osadzovaní komínových rúr, ktoré medzi sebou dokopy spájame zaisťovacími obručami. V prípade, že potrebujeme komínovú rúru skrátiť, skracujeme z tej strany, z ktorej nie je falec (pri IZOLE to znamená, že vnútornú rúru skracujeme zo spodnej časti – falec je hore, vonkajšiu vrstvu z vrchnej časti – falec je dole). Ak je potrebné komín vybočiť, napr. kvôli odkvapovej rúre, použijeme niektoré z kolien.

Krok 9

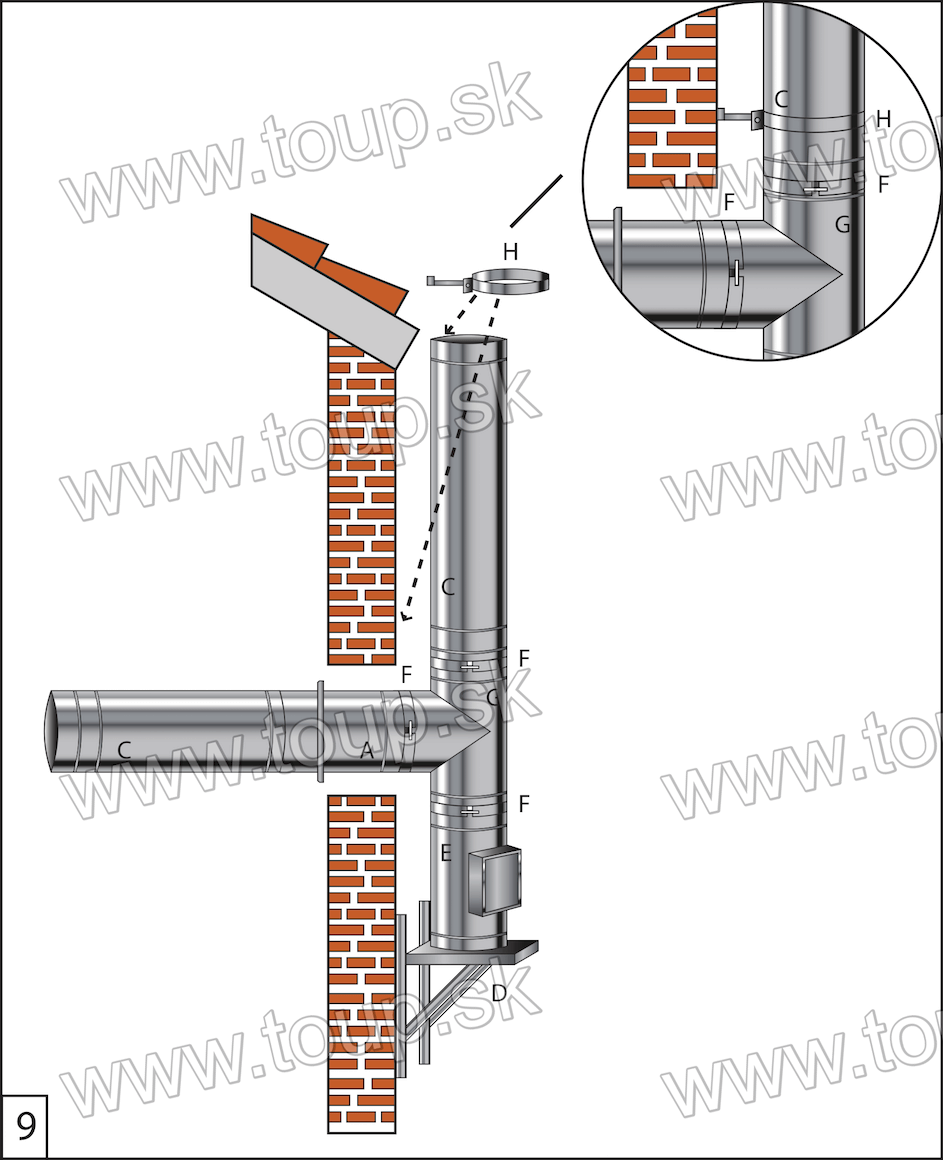

Komínový systém pripevníme k stene/fasáde fixačnými konzolami. Prvú fixačnú konzolu upevníme priamo na komínový prvok nad prípojkou sopúcha. Ďalšie konzoly umiestňujeme vo vzdialenosti maximálne 2 metre od seba. Posledná konzola musí byť upevnená nie viac ako 0,1 do 0,2 m od okraja hornej časti steny.

Krok 10

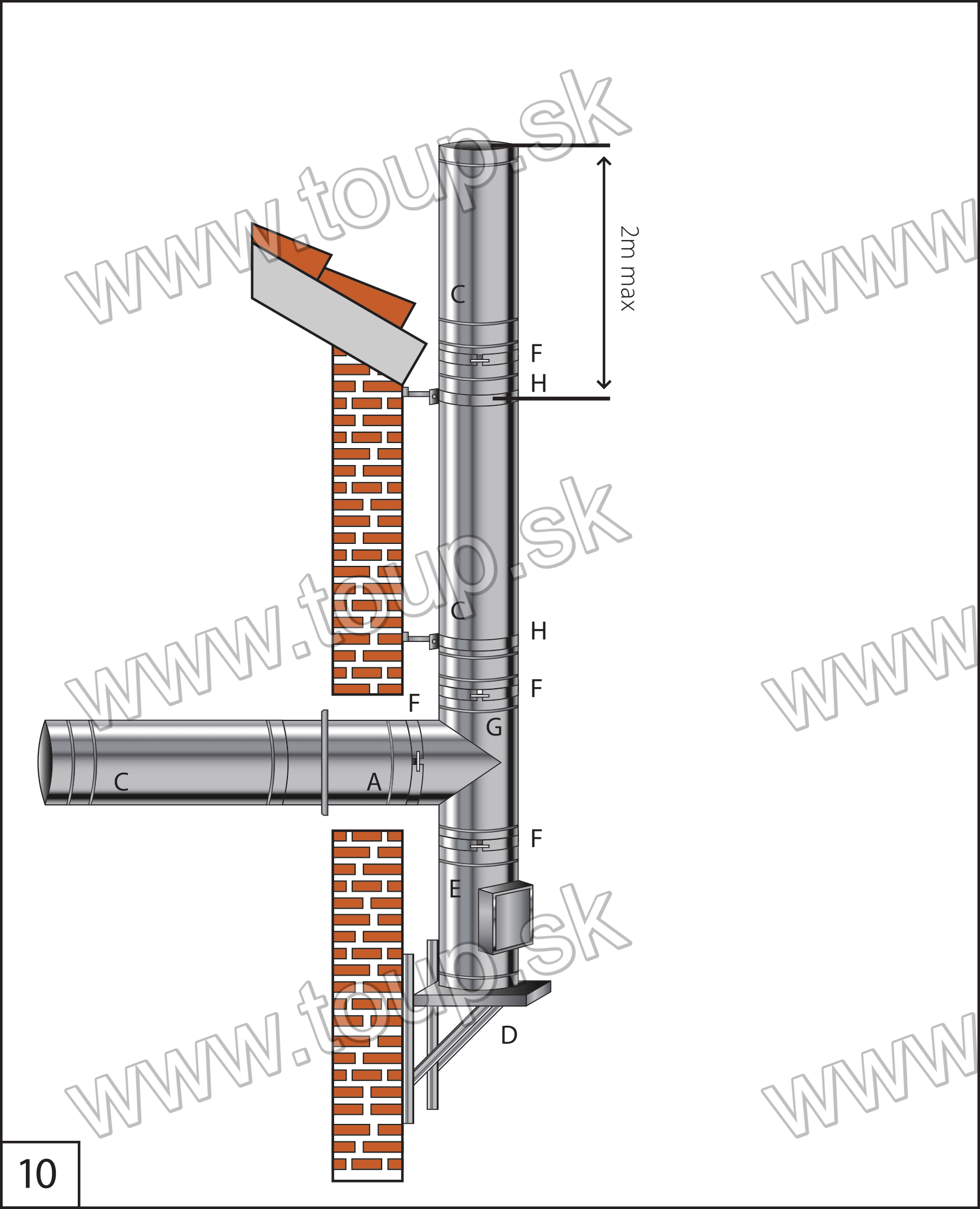

Je potrebné dbať na zachovanie výšky komína tak, aby vzdialenosť nadstrešnej časti komína od poslednej fixačnej konzoly bola max. 2 metre.

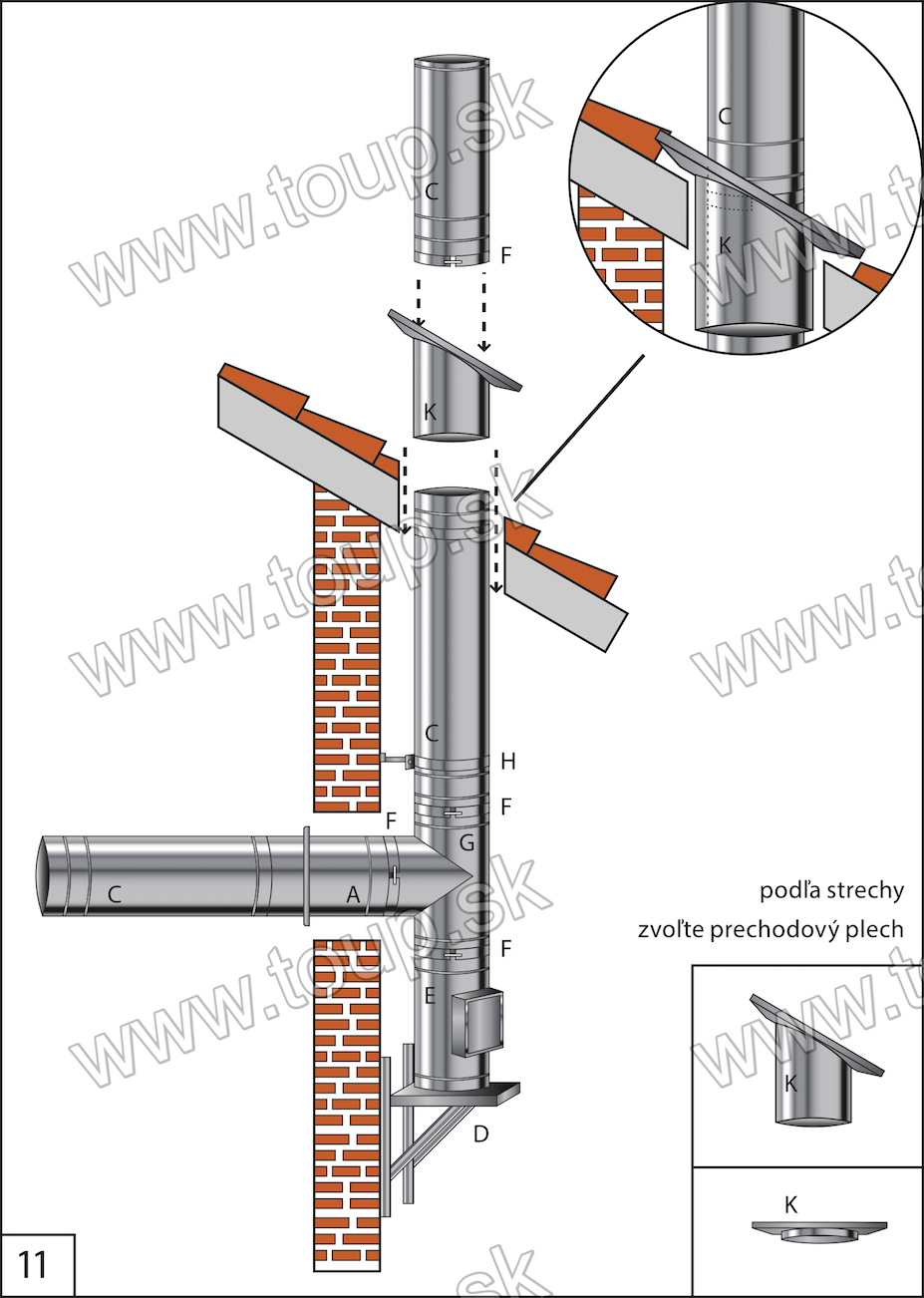

Krok 11

Ak komín prechádza strechou, použijeme prechodový plech, ktorý upevníme ku strešnej konštrukcii.

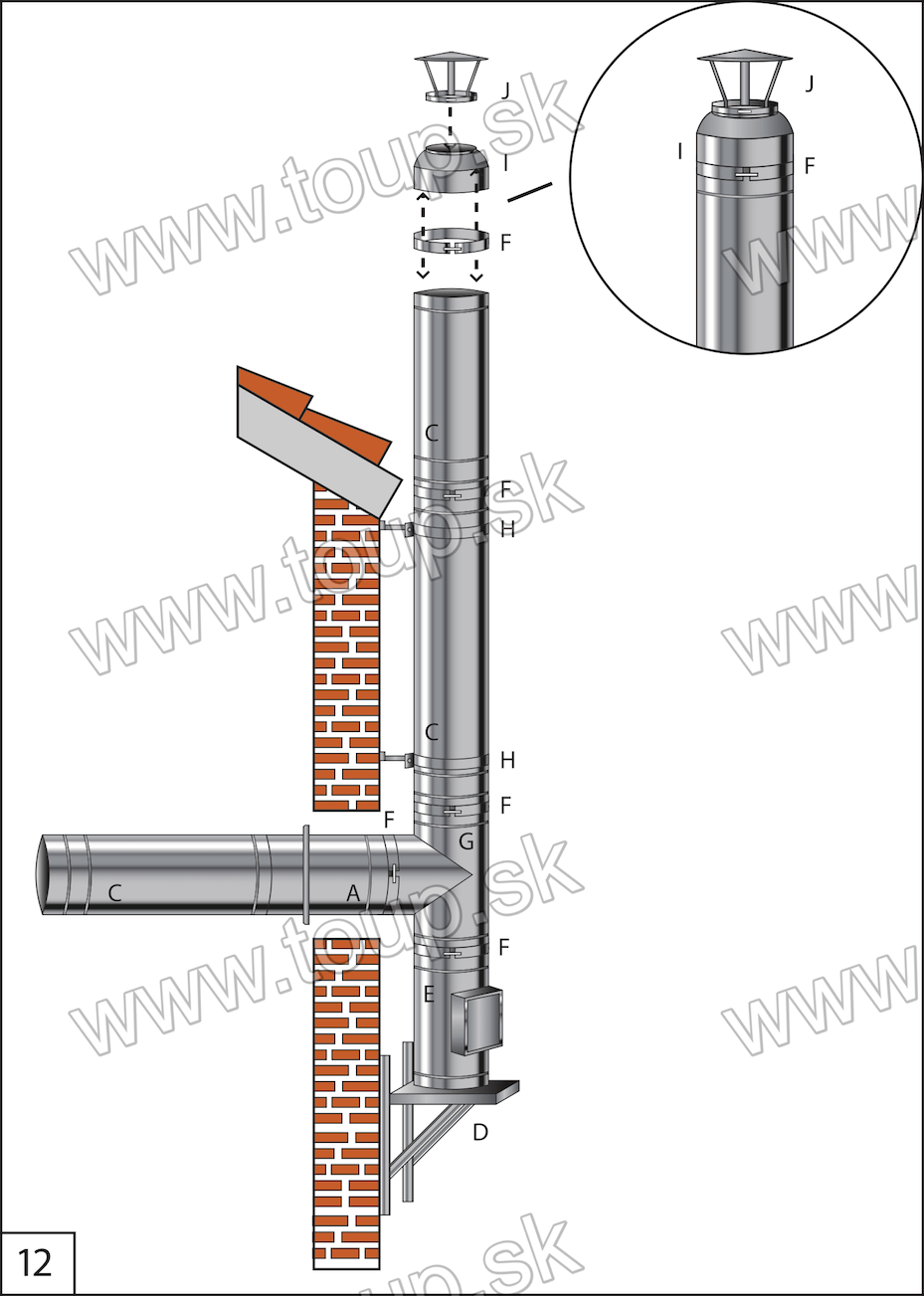

Krok 12

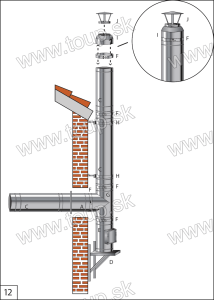

Na koniec poslednej komínovej rúry upevníme ukončenie komína a zaistíme zaisťovacou obručou. Ak sa pre daný typ paliva používa komínová strieška, nasunieme na ukončenie komína aj komínovú striešku.

Krok 13

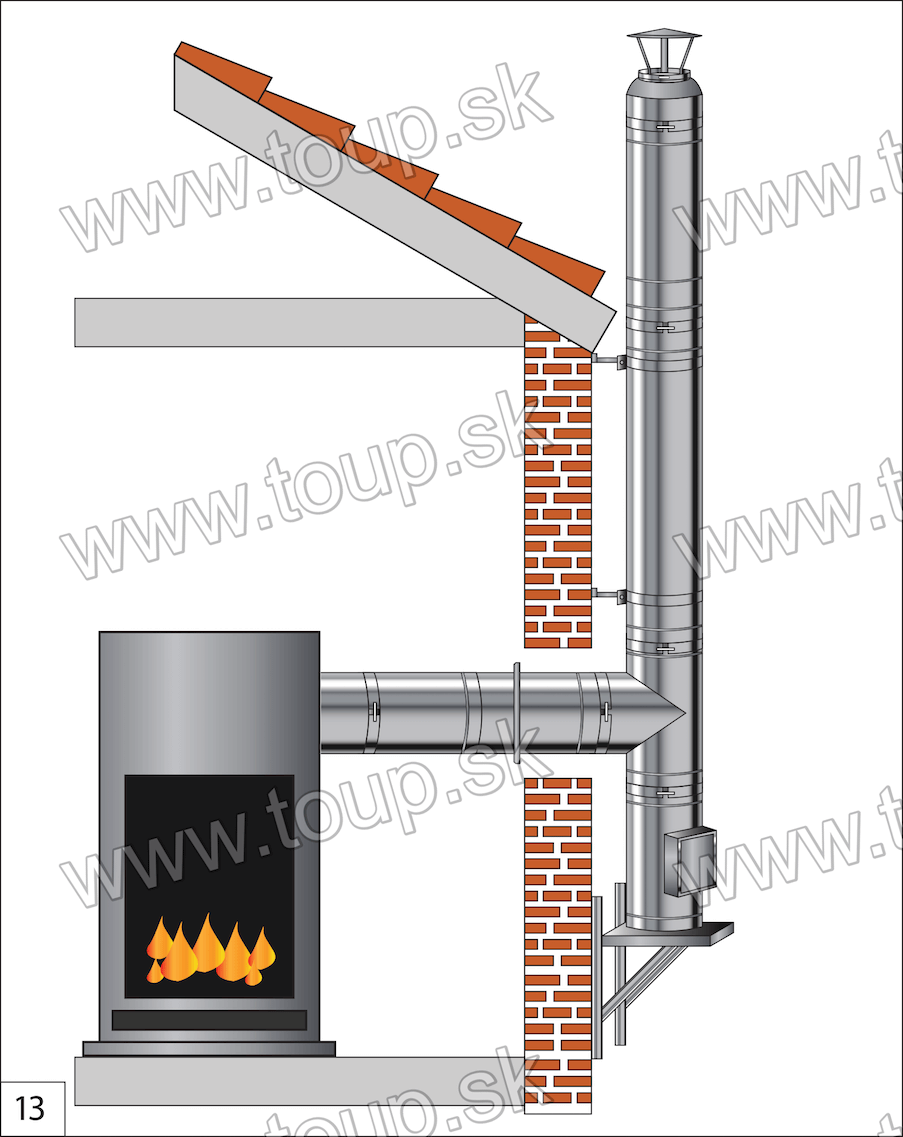

Takto zložený a pripravený komínový systém spojíme z vnútornej strany so spotrebičom a utesníme tento spoj zaisťovacou obručou.

Máte akékoľvek otázky týkajúce sa montáže komína?
Neváhajte nám zavolať na

• 0902 22 33 55

• 0902 22 33 55

Alebo vyplňte kontaktný formulár

ZDE

MONTÁŽNY NÁVOD NA KOMÍNOVÝ SYSTÉM INTERIÉROM

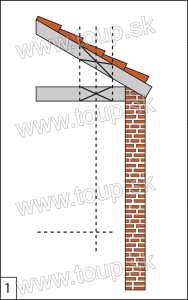

Krok 1

Pred začiatkom montáže: Komínovú zostavu je možné položiť priamo na zem, na nosnú konzolu či na pätku. Komínový systém musí byť od horľavých materiálov vzdialený min. 10 cm.

Premyslíme si a pripravíme miesta, v ktorých má viesť komínový systém. Zaznačíme si miesta, v ktorých komínová rúra prechádza strechou alebo stenou. Následne v týchto miestach vyrežeme potrebné otvory.

Krok 2

Ak chceme otvory zakryť, po oboch stranách upevníme rozety (návod na montáž rozety nájdete TU). Ak nie, tento krok preskočíme.

Krok 3

Do rozety alebo priamo do otvoru, prípadne tepelnej prechodovej ochrany (návod na montáž tepelnej prechodovej ochrany nájdete TU), vložíme horizontálne komínovú rúru. Dávame pozor na to, aby sa s rúrou počas práce dalo ešte manipulovať a posúvať ju.

Krok 4

Ak sme sa rozhodli pre uchytenie pomocou nosnej konzoly, na vyznačenom mieste ju primontujeme k stene hmoždinkami. Výšku, v ktorej je potrebné namontovať nosnú konzolu určíme tak, že neaktívna časť komína od t-kusu (sopúcha) po dno komína by mala dosahovať vzdialenosť min. 10% z celkovej dĺžky komína. Ak nepoužívame nosnú konzolu, začíname jednotlivé komínové prvky ukladať priamo na zem alebo pätku.

Ak si nie ste istý ako komínový systém viesť a aké komínové prvky použiť,

zavolajte na našu technickú podporu, kde vám radi poradíme

Krok 5

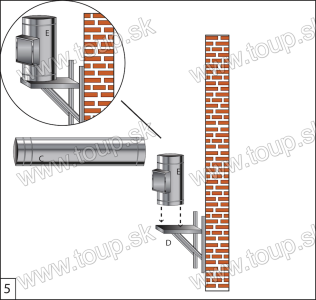

Na nosnú konzolu položíme dno a čistiacu časť komína (pri IZOLE je dno už súčasťou čistiacej časti).

Krok 6

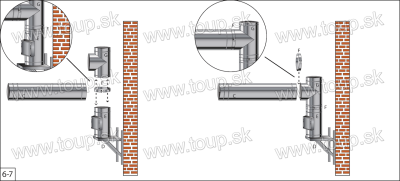

Na čistiacu časť nasadíme t-kus, aby bol v správnej výške a bolo možné naň pripojiť spotrebič. V prípade potreby pre dosiahnutie správnej dĺžky alebo ak je t-kus vysoko umiestnený, môžeme medzi čistiacu časť a t-kus vložiť nerezovú rúru potrebnej dĺžky (na výber máme 1m, 0,5m a 0,25m).

Krok 7

Na t-kus nasadíme ukončenie izolácie.

Krok 8

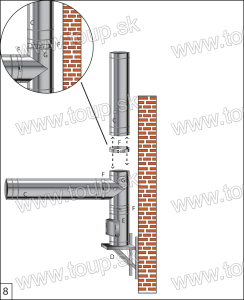

Pokračujeme v osadzovaní komínových rúr, ktoré medzi sebou dokopy spájame zaisťovacími obručami. V prípade, že potrebujeme komínovú rúru skrátiť, skracujeme z tej strany, z ktorej nie je falec (pri IZOLE to znamená, že vnútornú rúru skracujeme zo spodnej časti – falec je hore, vonkajšiu vrstvu z vrchnej časti – falec je dole).

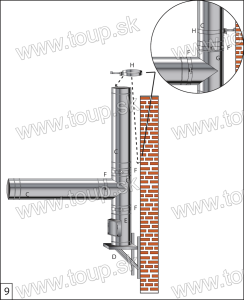

Krok 9

Komínový systém v prípade potreby upevníme k stene fixačnými konzolami.

Krok 10

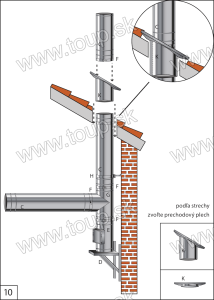

Ak komín prechádza strechou, použijeme prechodový plech, ktorý upevníme ku strešnej konštrukcii.

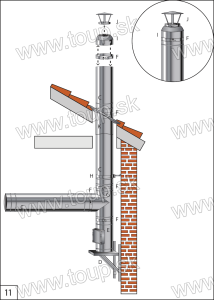

Krok 11

Na koniec poslednej komínovej rúry upevníme ukončenie komína a zaistíme zaisťovacou obručou. Ak sa pre daný typ paliva používa komínová strieška, nasunieme na ukončenie komína aj komínovú striešku.

Krok 12

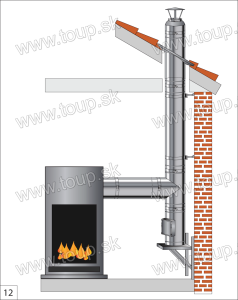

Takto zložený a pripravený komínový systém spojíme z vnútornej strany so spotrebičom a utesníme tento spoj zaisťovacou obručou.

Máte akékoľvek otázky týkajúce sa montáže komína?
Neváhajte nám zavolať na

• 0902 22 33 55

• 0902 22 33 55

Alebo vyplňte kontaktný formulár

ZDE

MONTÁŽNY NÁVOD - ROZETA

Krok 1

Vyznačíme si miesta, v ktorých má komínový systém prechádzať stenou/strechou.

Krok 2

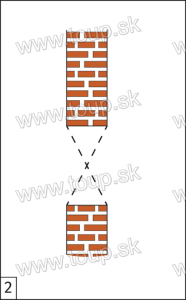

V týchto miestach vyrežeme otvory.

Krok 3

Na otvor z jednej aj druhej strany nasadíme rozetu.

Krok 4

Do takto pripraveného otvoru osadíme nerezovú komínovú rúru.

Máte akékoľvek otázky týkajúce sa montáže komína?
Neváhajte nám zavolať na

• 0902 22 33 55

• 0902 22 33 55

Alebo vyplňte kontaktný formulár

ZDE

MONTÁŽNY NÁVOD - TEPELNÁ PRECHODOVÁ OCHRANA

Krok 1

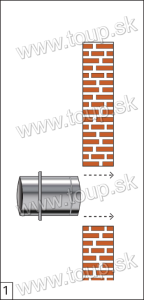

Do pripraveného otvoru (ak používame rozetu, po namontovaní rozety) v streche alebo v stene vložíme tepelnú prechodovú ochranu.

Krok 2

Cez pripravenú tepelnú ochranu zavedieme komínovú rúru.
