Rozmery SLIM trojvrstvové komíny

Trojvrstvové izolované komíny SLIM na zabudovanie do nosných konštrukcií alebo na stenu — vnútorné a vonkajšie priemery, hrúbka ocele a izolácie.

Priemery a hrúbky Komponenty Rozmery komponentov

SLIM trojvrstvové (0,5–0,6 mm / 30 mm)

Systém trojvrstvových izolovaných komínov na zabudovanie do nosných konštrukcií alebo na stenu budovy. Vnútorná vrstva oceľ 1.4301, vonkajšia vrstva 1.4301 leštená. Izolácia minerálna vata hrúbky min. 30 mm. Palivo: olej, plyn, drevo, peletky.

Vnútorný / vonkajší Ø (mm)	130/190150/210180/240200/260225/285250/310300/360
Hrúbka ocele	0,5 – 0,6 mm
Izolácia	minerálna vata min. 30 mm

Komponenty SLIM

Rozmerové vyobrazenia nosných a doplnkových komponentov radu SLIM.

Komínová odľahčovacia nosná konzola SLIM — rozmery

Rozmery komponentov SLIM (mm)

Reálne rozmery jednotlivých komponentov trojvrstvového systému SLIM (30 mm izolácia) — rúry, kolená, T-kusy, čistiace časti, konzoly, plechy, dná a ukončenia — priamo z výrobných výkresov TOUP.

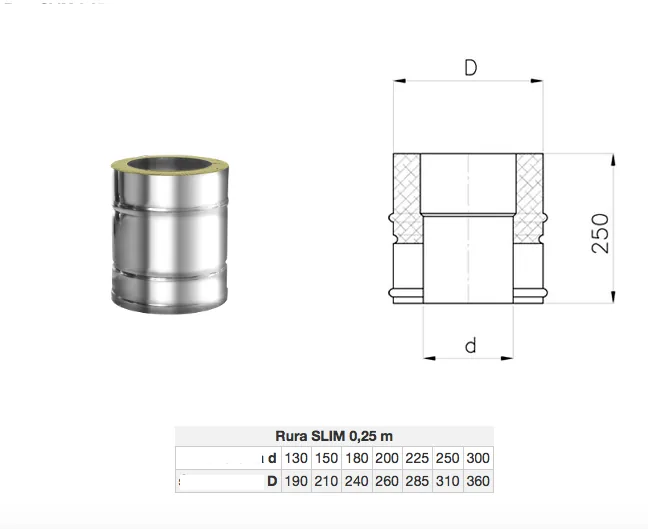

Rúra prostá 0,25 m

dĺžka 250 mm

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Výkres — Rúra prostá 0,25 m (klik = zväčšiť)

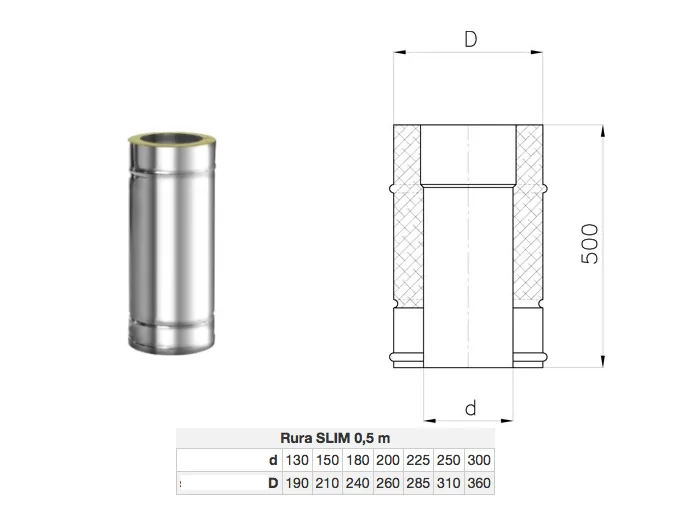

Rúra prostá 0,5 m

dĺžka 500 mm

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Výkres — Rúra prostá 0,5 m (klik = zväčšiť)

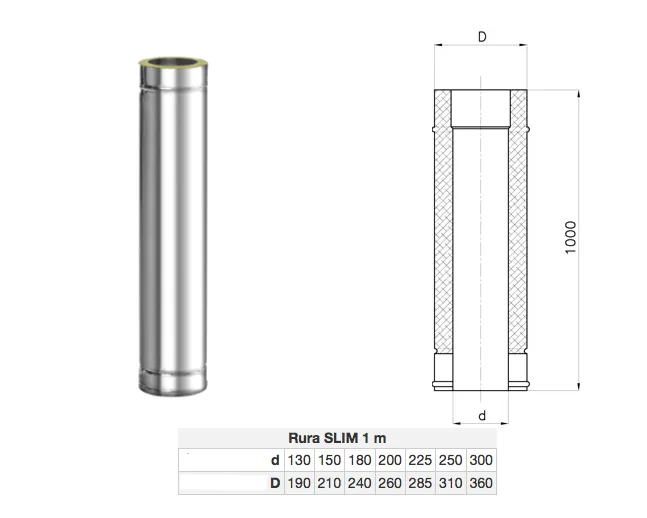

Rúra prostá 1,0 m

dĺžka 1000 mm

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Výkres — Rúra prostá 1,0 m (klik = zväčšiť)

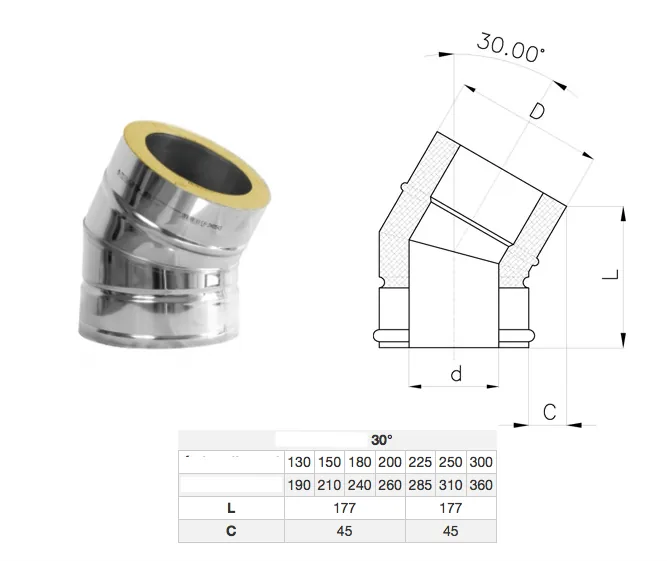

Koleno 30°

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Dĺžka L (mm)	177	177	177	177	177	177	177
Presah / offset C (mm)	45	45	45	45	45	45	45

Pozn.: L a C konštantné pre všetky priemery (na výkrese uvedené 2x rovnaké: L=177, C=45).

Výkres — Koleno 30° (klik = zväčšiť)

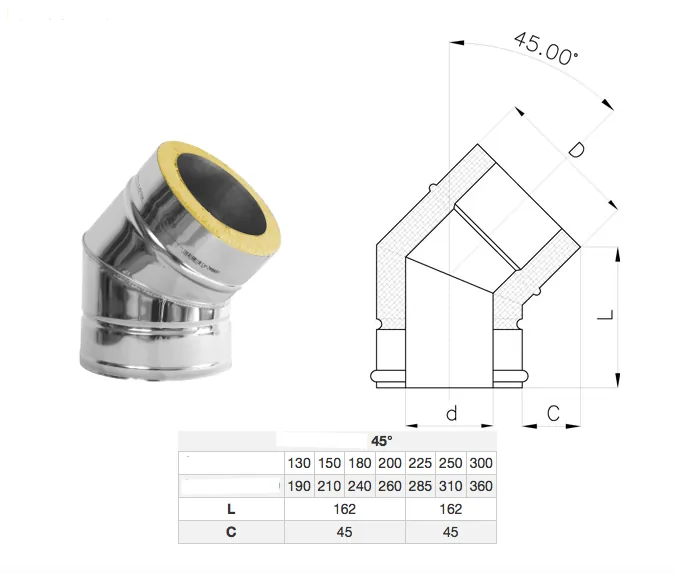

Koleno 45°

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Dĺžka L (mm)	162	162	162	162	162	162	162
Presah / offset C (mm)	45	45	45	45	45	45	45

Pozn.: L=162, C=45 konštantné pre všetky priemery.

Výkres — Koleno 45° (klik = zväčšiť)

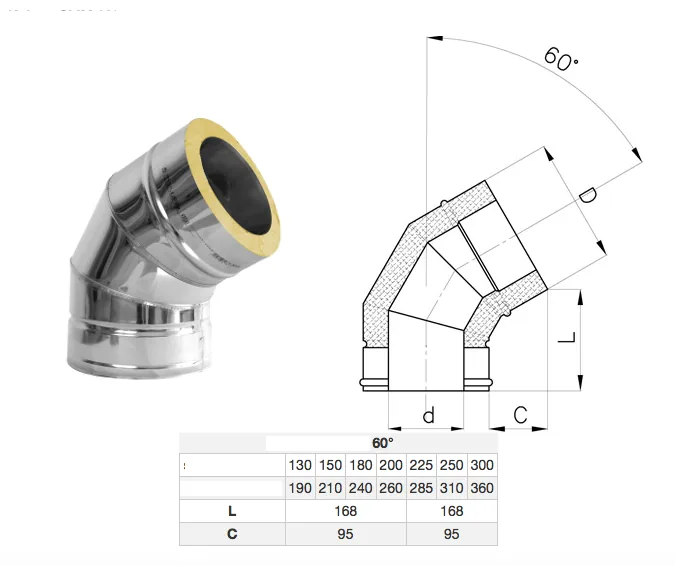

Koleno 60°

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Dĺžka L (mm)	168	168	168	168	168	168	168
Presah / offset C (mm)	95	95	95	95	95	95	95

Pozn.: L=168, C=95 konštantné pre všetky priemery.

Výkres — Koleno 60° (klik = zväčšiť)

Koleno 87°

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Dĺžka L (mm)	120	120	120	120	120	120	120
Presah / offset C (mm)	115	115	115	115	115	115	115

Pozn.: L=120, C=115 konštantné pre všetky priemery.

Výkres — Koleno 87° (klik = zväčšiť)

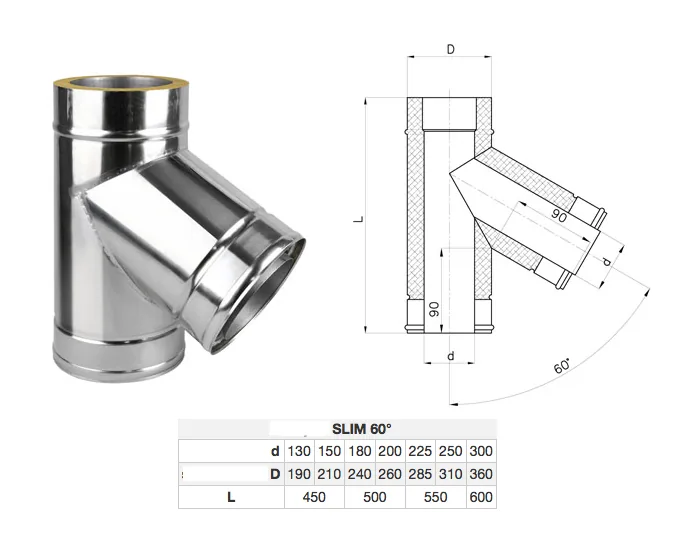

T-kus 60°

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Dĺžka L (mm)	450	450	450	500	500	550	600

Pozn.: L je na výkrese grupované do 4 hodnôt (450/500/550/600) cez 7 priemerov; mapovanie na jednotlivé priemery je približná interpretácia zoskupenia. Vnútorné odsadenia odbočky 90 a 90 mm (fixné). Bez riadku C.

Výkres — T-kus 60° (klik = zväčšiť)

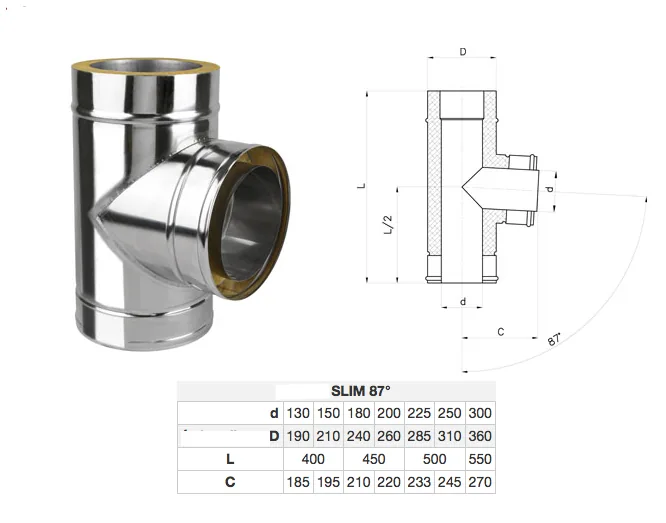

T-kus 87°

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Dĺžka L (mm)	400	400	400	450	450	500	550
Presah / offset C (mm)	185	195	210	220	233	245	270

Pozn.: C je per-priemer (7 hodnôt, presné). L grupované do 4 hodnôt (400/450/500/550) cez 7 priemerov; mapovanie L na priemery je približná interpretácia zoskupenia. Výkres značí aj L/2.

Výkres — T-kus 87° (klik = zväčšiť)

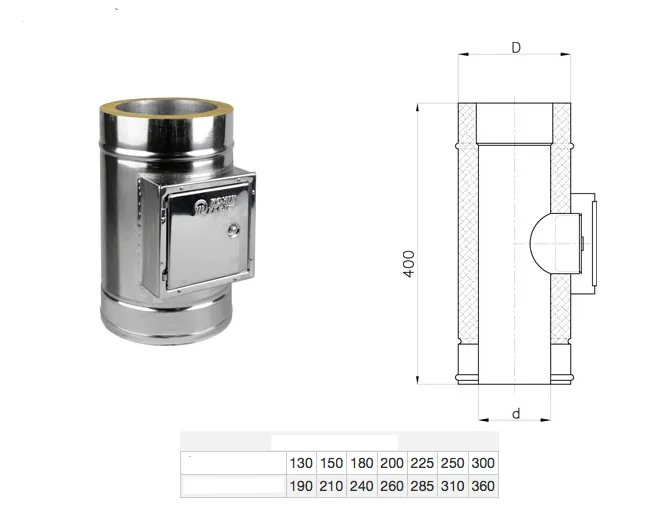

Čistiaca časť (revízny T s dvierkami)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Dĺžka L (mm): 400

Pozn.: Výška L=400 mm skalárne (rovnaká pre všetky priemery). Tabuľka len d/D.

Výkres — Čistiaca časť (revízny T s dvierkami) (klik = zväčšiť)

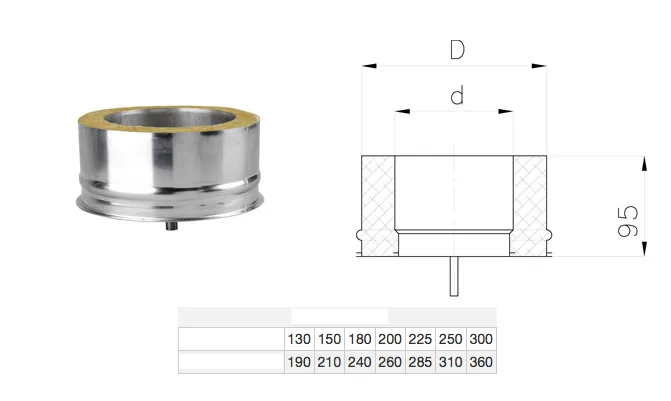

Dno (odkvapová redukcia s vývodom kondenzu)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Vyska (mm): 95

Pozn.: Výška 95 mm; s hrdlom na odvod kondenzátu.

Výkres — Dno (odkvapová redukcia s vývodom kondenzu) (klik = zväčšiť)

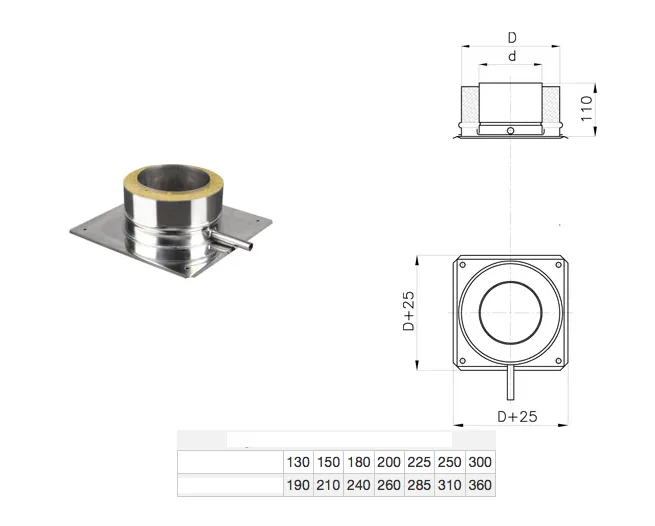

Dno s plechom

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Vyska (mm): 110
Rozmer plechu: (D+25) x (D+25)

Pozn.: Výška 110 mm; štvorcový plech (D+25) x (D+25); s vývodom kondenzu.

Výkres — Dno s plechom (klik = zväčšiť)

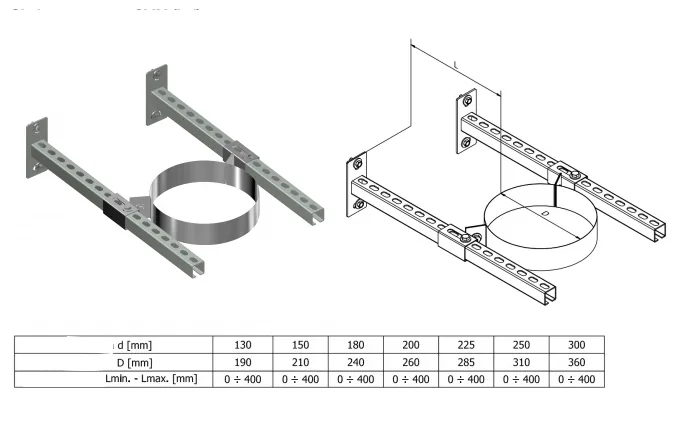

Konzola fixačná – koľajničky

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Vysunutie L min–max (mm)	0-400	0-400	0-400	0-400	0-400	0-400	0-400

Pozn.: Vysunutie Lmin÷Lmax = 0÷400 mm pre všetky priemery.

Výkres — Konzola fixačná – koľajničky (klik = zväčšiť)

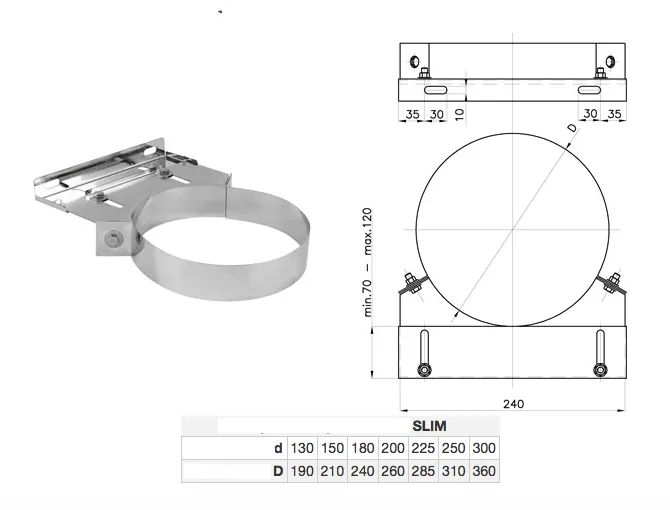

Konzola fixačná – nastaviteľná

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Sirka (mm): 240
Odstup od steny min (mm): 70
Odstup od steny max (mm): 120
Okotovane hrany (mm): 35, 30, 10

Pozn.: Šírka základne 240 mm; nastaviteľný odstup od steny 70–120 mm; hrany 35/30/10 mm.

Výkres — Konzola fixačná – nastaviteľná (klik = zväčšiť)

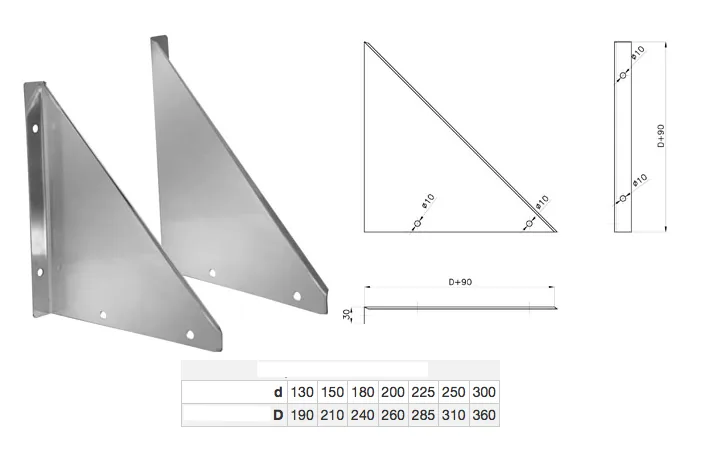

Konzola nosná – bočný plech

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Sirka plechu: D+90
Hrúbka / ohyb (mm): 30
Otvory Ø (mm): 10

Pozn.: Trojuholníkový bočný plech; rozmer strany = D+90 mm, ohyb/hrana 30 mm, kotviace otvory ⌀10 mm.

Výkres — Konzola nosná – bočný plech (klik = zväčšiť)

Konzola nosná – koľajničky (nastaviteľná)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360
Vysunutie L min–max (mm)	70-390	70-370	70-340	70-320	70-285	70-270	70-210

Pozn.: Vysunutie Lmin÷Lmax [mm] per-priemer: 70÷390, 70÷370, 70÷340, 70÷320, 70÷285, 70÷270, 70÷210.

Výkres — Konzola nosná – koľajničky (nastaviteľná) (klik = zväčšiť)

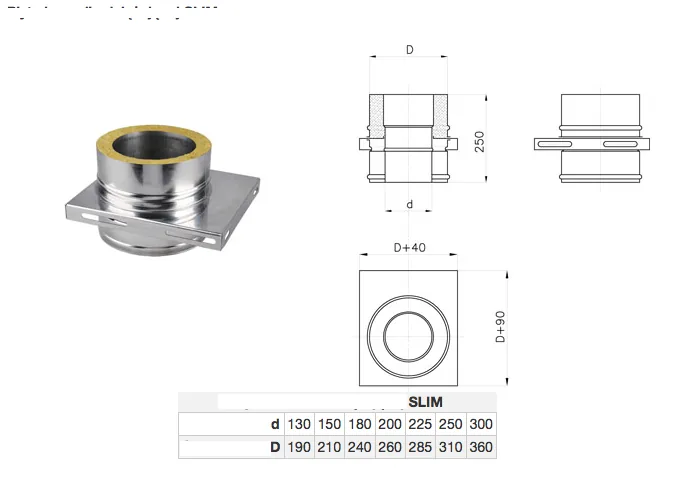

Nosný plech s rúrou

dĺžka 250 mm

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Dlzka rury (mm): 250
Vnutorny otvor plechu: D+40
Vonkajsi rozmer plechu: D+90

Pozn.: Rúra dĺžky 250 mm privarená k štvorcovému plechu; vnútorný otvor D+40, vonkajší rozmer plechu D+90.

Výkres — Nosný plech s rúrou (klik = zväčšiť)

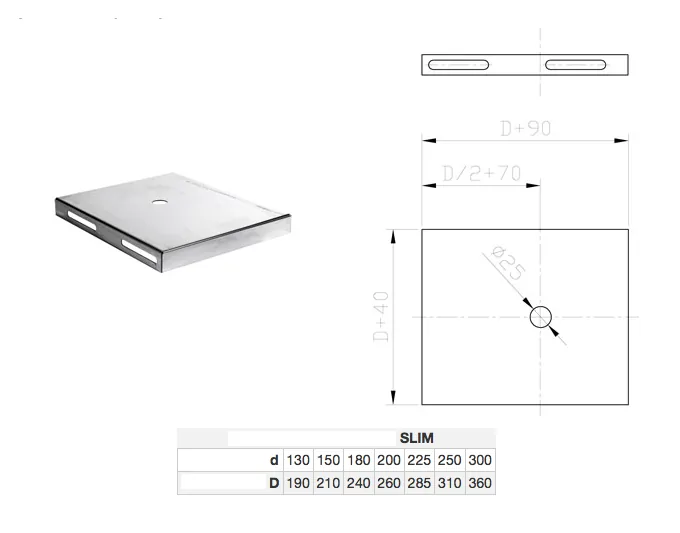

Plech s dierou (dosadací plech)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Sirka plechu: D+90
Vyska plechu: D+40
Odsadenie otvoru: D/2+70
Otvor prumer (mm): 25

Pozn.: Plech D+90 x D+40; poloha otvoru D/2+70; otvor ⌀25.

Výkres — Plech s dierou (dosadací plech) (klik = zväčšiť)

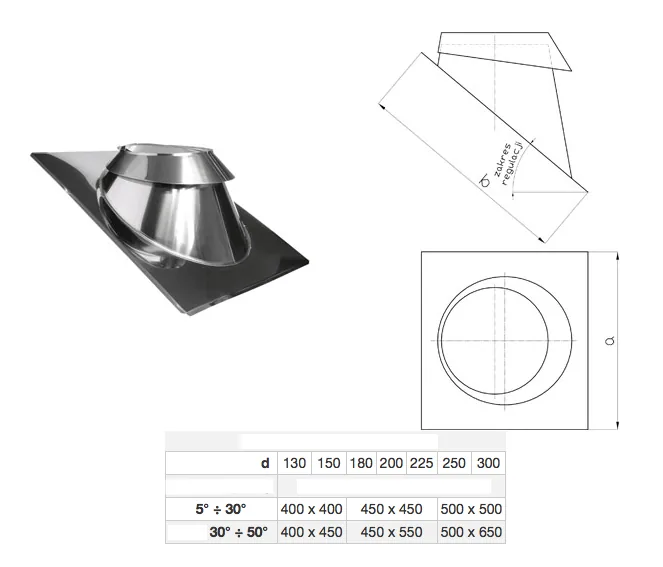

Prechodový plech šikmý (strešná manžeta, regulovateľná)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300

Zakladna 5 30deg: 130-180: 400x400; 200-225: 450x450; 250-300: 500x500
Zakladna 30 50deg: 130-180: 400x450; 200-225: 450x550; 250-300: 500x650

Pozn.: Rozmer základne [mm] podľa sklonu strechy a skupiny priemerov. Sklon 5°÷30°: 400x400 / 450x450 / 500x500. Sklon 30°÷50°: 400x450 / 450x550 / 500x650. Zoskupenie priemerov (130-180 / 200-225 / 250-300) je interpretácia stĺpcov výkresu.

Výkres — Prechodový plech šikmý (strešná manžeta, regulovateľná) (klik = zväčšiť)

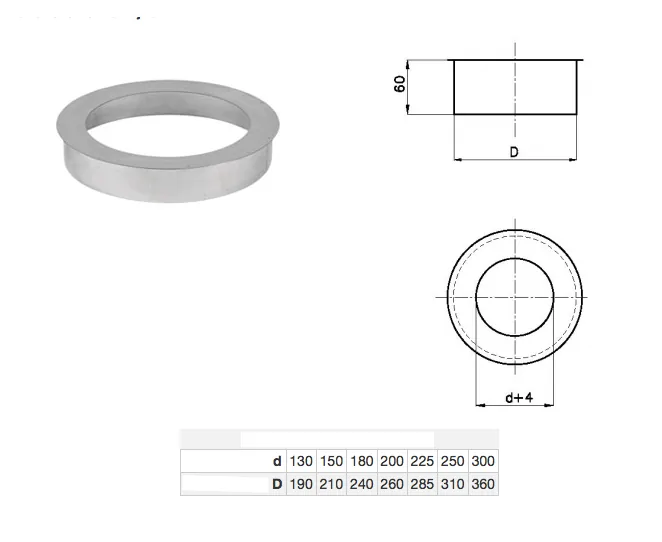

Ukončenie izolácie (krúžok)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Vyska (mm): 60
Vnutorny otvor: d+4

Pozn.: Výška 60 mm; vnútorný otvor d+4.

Výkres — Ukončenie izolácie (krúžok) (klik = zväčšiť)

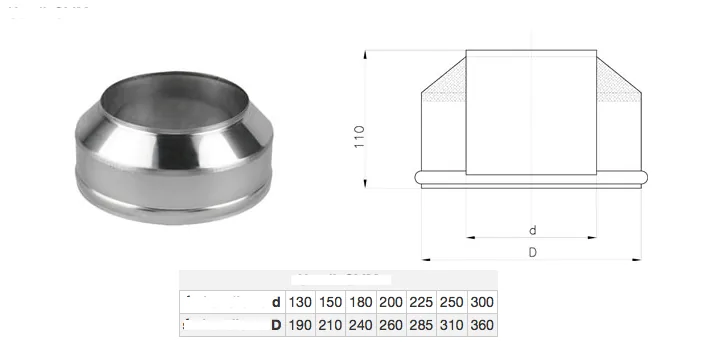

Ukončenie komína (kónická krytka)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Vyska (mm): 110

Pozn.: Výška 110 mm skalárne.

Výkres — Ukončenie komína (kónická krytka) (klik = zväčšiť)

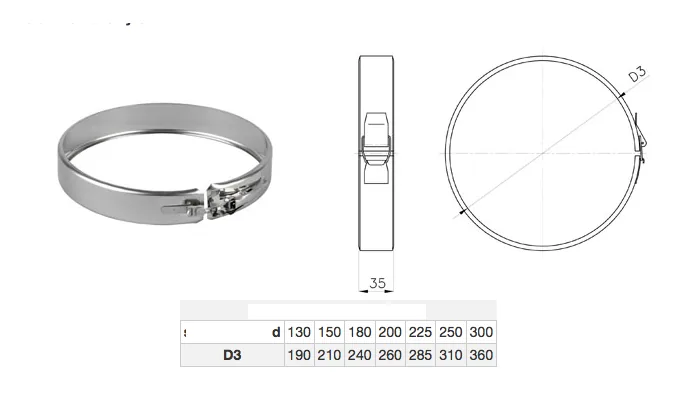

Zaisťovacia obruč (spona)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Ø obruče D₃ (mm)	190	210	240	260	285	310	360

Sirka (mm): 35

Pozn.: Hlavička druhého riadku značená D3 (vonkajší priemer); šírka pásu 35 mm.

Výkres — Zaisťovacia obruč (spona) (klik = zväčšiť)

Rozeta (dekoračná)

Menovitý Ø (mm)	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	130	150	180	200	225	250	300
Vonkajší Ø D (mm)	190	210	240	260	285	310	360

Vonkajsi prumer: D+90
Vnutorny lem: D+10

Pozn.: Vonkajší priemer príruby D+90; vnútorný lem/nákružok D+10.

Výkres — Rozeta (dekoračná) (klik = zväčšiť)

Tepelná prechodová ochrana (prestup stenou/betón)

Menovitý Ø (mm)	130	150	180	200	225	250
Vnútorný Ø d (mm)	130	150	180	200	225	250
Typorad 2 (mm)	260	280	300	330	345	370
Typorad 3 (mm)	210	230	260	280	300	330

Vonkajsi prumer izolacie: Ø(D+60)
Vyska (mm): 300
Odsadenie (mm): 70
Zakladny plech: (D+140) x (D+140)
Otvory: 4x ⌀6
Okraj (mm): 25

Pozn.: ODLIŠNÁ tabuľka od ostatných dielov. Ľavé popisy riadkov (rad2/rad3) sú na výkrese odrezané/nečitateľné a stĺpec 300 je pravdepodobne oREZANÝ (viditeľných len 6 priemerov 130–250). Skalárne kóty: Ø(D+60), výška 300, odsadenie 70, plech (D+140)x(D+140), 4 otvory ⌀6, okraj 25 mm. Označenia rad2/rad3 = 'nečitateľné/odrezané'.

Výkres — Tepelná prechodová ochrana (prestup stenou/betón) (klik = zväčšiť)

Nie ste si istí rozmerom? Poradíme vám s výberom správneho priemeru a hrúbky — kontaktujte nás. Späť na prehľad rozmerov.
