Rozmery WSPS / SPS pretlakové komíny

Komínové systémy WSPS / SPS pre spotrebiče s uzavretou spaľovacou komorou (turbo kotly, olej a plyn) — dvojvrstvové, jednovrstvové aj izolované priemery.

Dvojvrstvové Jednovrstvové Trojvrstvové izolované Rozmery SPS Rozmery WSPS

Dvojvrstvové WSPS / SPS (plyn)

Dvojvrstvové nástenné komíny pre spotrebiče s uzavretou spaľovacou komorou (turbo kotly). Materiál oceľ 1.4301, palivo olej a plyn.

Dvojvrstvové Ø (mm)	Ø 60/100Ø 80/125Ø 100/150
Hrúbka ocele	0,5 mm
Popis	Dvojvrstvové nástenné komíny s uzavretou spaľovacou komorou

Jednovrstvové WSPS / SPS (plyn)

Jednovrstvové nástenné komíny pre spotrebiče s uzavretou spaľovacou komorou. Materiál oceľ 1.4301, palivo olej a plyn.

Jednovrstvové Ø (mm)	Ø 60Ø 80Ø 100Ø 120Ø 130Ø 150Ø 180Ø 200Ø 225Ø 250Ø 300
Hrúbka ocele	0,5 mm
Popis	Jednovrstvové nástenné komíny s uzavretou spaľovacou komorou

Trojvrstvové izolované WSPS / SPS (plyn)

Trojvrstvové nástenné izolované komíny pre spotrebiče s uzavretou spaľovacou komorou. Materiál oceľ 1.4301, palivo olej a plyn.

Trojvrstvové izolované Ø (mm)	Ø 80/120Ø 100/150
Hrúbka ocele	0,5 mm
Popis	Trojvrstvové nástenné izolované komíny s uzavretou spaľovacou komorou

Rozmery komponentov SPS (mm)

Reálne rozmery komponentov jednoplášťového pretlakového systému SPS — rúry, kolená, T-kusy, dná, konzoly, redukcie a striešky — pre priemery Ø 60–100 aj Ø 120–300 mm, priamo z výrobných výkresov TOUP.

Rura prosta 0,25m (priemer 120-300)

dĺžka 250 mm

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Hrdlo (mm): 60

Výkres — Rura prosta 0,25m (priemer 120-300) (klik = zväčšiť)

Rura prosta 0,25m (priemer 60-100)

dĺžka 250 mm

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102

Hrdlo (mm): 60

Výkres — Rura prosta 0,25m (priemer 60-100) (klik = zväčšiť)

Rura prosta 0,5m (priemer 120-300)

dĺžka 500 mm

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Hrdlo (mm): 60

Výkres — Rura prosta 0,5m (priemer 120-300) (klik = zväčšiť)

Rura prosta 0,5m (priemer 60-100)

dĺžka 500 mm

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102

Hrdlo (mm): 60

Výkres — Rura prosta 0,5m (priemer 60-100) (klik = zväčšiť)

Rura prosta 1,0m (priemer 120-300)

dĺžka 1000 mm

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Hrdlo (mm): 60

Výkres — Rura prosta 1,0m (priemer 120-300) (klik = zväčšiť)

Rura prosta 1,0m (priemer 60-100)

dĺžka 1000 mm

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102

Hrdlo (mm): 60

Výkres — Rura prosta 1,0m (priemer 60-100) (klik = zväčšiť)

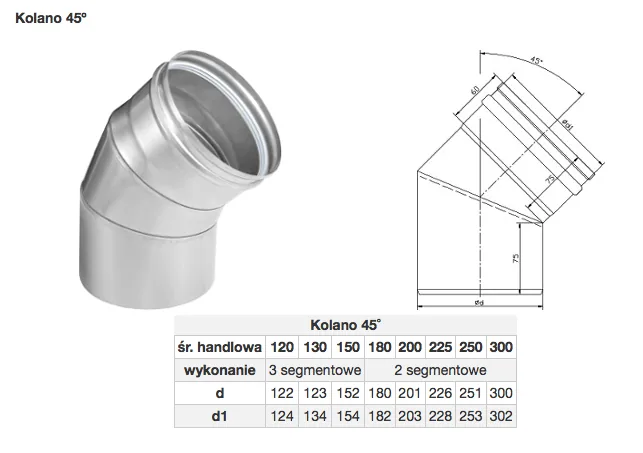

Koleno 45° (priemer 120-300, segmentové)

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vyhotovenie	3 segmentowe	3 segmentowe	3 segmentowe	2 segmentowe	2 segmentowe	2 segmentowe	2 segmentowe	2 segmentowe
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Hrdlo (mm): 60
Uhol (°): 45

Výkres — Koleno 45° (priemer 120-300, segmentové) (klik = zväčšiť)

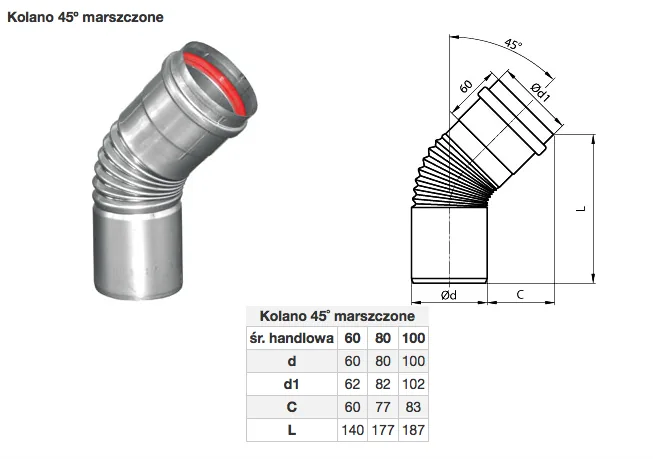

Koleno 45° marszczone (priemer 60-100, vrapované)

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Presah / offset C (mm)	60	77	83
Dĺžka L (mm)	140	177	187

Hrdlo (mm): 60
Uhol (°): 45

Výkres — Koleno 45° marszczone (priemer 60-100, vrapované) (klik = zväčšiť)

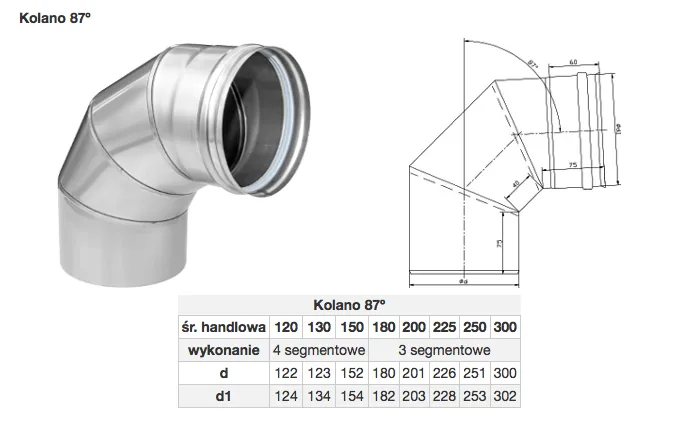

Koleno 87° (priemer 120-300, segmentové)

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vyhotovenie	4 segmentowe	4 segmentowe	4 segmentowe	3 segmentowe	3 segmentowe	3 segmentowe	3 segmentowe	3 segmentowe
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Hrdlo (mm): 60
Uhol (°): 87

Výkres — Koleno 87° (priemer 120-300, segmentové) (klik = zväčšiť)

Koleno 87° marszczone (priemer 60-100, vrapované)

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Presah / offset C (mm)	120	140	160
Dĺžka L (mm)	150	180	215

Hrdlo (mm): 60
Uhol (°): 87

Výkres — Koleno 87° marszczone (priemer 60-100, vrapované) (klik = zväčšiť)

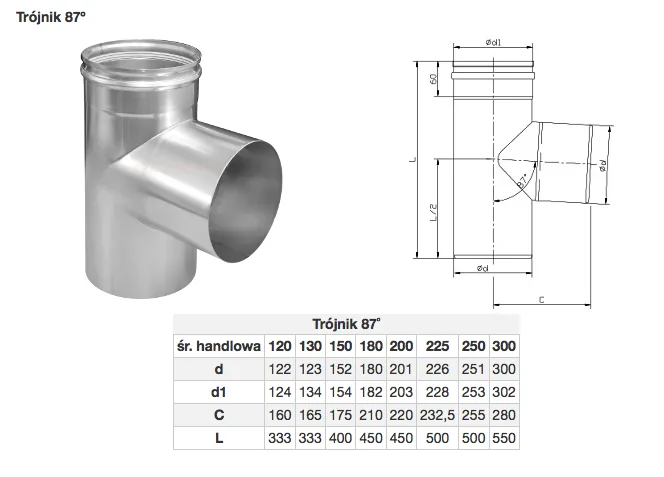

Trójnik 87° / T-kus (priemer 120-300)

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302
Presah / offset C (mm)	160	165	175	210	220	232.5	255	280
Dĺžka L (mm)	333	333	400	450	450	500	500	550

Hrdlo (mm): 60
Uhol odbočky (°): 87

Výkres — Trójnik 87° / T-kus (priemer 120-300) (klik = zväčšiť)

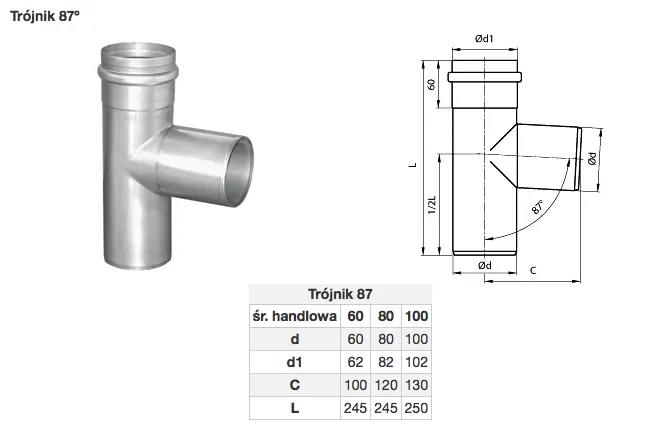

Trójnik 87° / T-kus (priemer 60-100)

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Presah / offset C (mm)	100	120	130
Dĺžka L (mm)	245	245	250

Hrdlo (mm): 60
Uhol odbočky (°): 87

Výkres — Trójnik 87° / T-kus (priemer 60-100) (klik = zväčšiť)

Denko / Dno (priemer 120-300)

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Vyska (mm): 60
Odtok priemer (mm): 14
Odtok dlzka (mm): 40

Výkres — Denko / Dno (priemer 120-300) (klik = zväčšiť)

Denko / Dno (priemer 60-100)

Menovitý Ø (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102

Vyska (mm): 100
Hrdlo (mm): 60

Výkres — Denko / Dno (priemer 60-100) (klik = zväčšiť)

Obejma mocująca rurowa / Fixačná konzola (objímka)

Vyska svornika (mm): 50
Rozstup (mm): 40
Profil 15 (mm): 15
Profil 30 (mm): 30
Profil 10 (mm): 10
Profil 20 (mm): 20

Pozn.: Tabuľka udáva len śr. handlowa d = 60/80/100 (bez per-priemer dátových riadkov); kótované sú skalárne rozmery objímky a montážneho profilu.

Výkres — Obejma mocująca rurowa / Fixačná konzola (objímka) (klik = zväčšiť)

Płyta konsoli / Nosná konzola (priemer 120-300)

Menovitý Ø (mm)	120	130	150	180	200	225	250	300
Vnútorný Ø d (mm)	122	123	152	180	201	226	251	300
Ø hrdla d₁ (mm)	124	134	154	182	203	228	253	302

Hlbka (mm): 160
Sirka dosky (mm): d+70
Vyska hrdla (mm): 60
Odsadenie (mm): 30

Výkres — Płyta konsoli / Nosná konzola (priemer 120-300) (klik = zväčšiť)

Przejście dachowe / Prechodový plech (strešný priechod)

Menovitý Ø (mm)	60	80	100
Vnútorný Ø d (mm)	60	80	100
Presah / offset C (mm)	10	28	25

Doska (mm): 250 x 250

Výkres — Przejście dachowe / Prechodový plech (strešný priechod) (klik = zväčšiť)

Daszek / Strieška

Menovitý Ø (mm)	60	80	100
Ø d₂ (mm)	68	78	98
Ø d₃ (mm)	180	180	195
Dĺžka L (mm)	120	150	150
Rozmer E (mm)	45	65	60

Výkres — Daszek / Strieška (klik = zväčšiť)

Redukcja / Redukcia Ø82→Ø60

Horny priemer (mm): 82
Dolny priemer (mm): 60
Celkova dlzka (mm): 152
Hrdlo (mm): 60
Spodna cast (mm): 73

Pozn.: Tabuľka len śr. handlowa 60/80/100 bez dátových riadkov; kótované skalárne Ø82 (hore) → Ø60 (dole), celkom 152.

Výkres — Redukcja / Redukcia Ø82→Ø60 (klik = zväčšiť)

Redukcja / Redukčná pripojka Ø62→Ø80

Horny priemer (mm): 62
Dolny priemer (mm): 80
Celkova dlzka (mm): 152
Hrdlo (mm): 60
Spodna cast (mm): 73

Pozn.: Tabuľka len śr. handlowa 60/80/100 bez dátových riadkov; kótované skalárne Ø62 (hore) → Ø80 (dole), celkom 152.

Výkres — Redukcja / Redukčná pripojka Ø62→Ø80 (klik = zväčšiť)

Pokrywa rewizji / Zaslepka (čistiaci uzáver)

Menovitý Ø (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102

Vyska (mm): 65
Vnutorna vyska (mm): 60

Výkres — Pokrywa rewizji / Zaslepka (čistiaci uzáver) (klik = zväčšiť)

Rozmery komponentov WSPS (mm)

Reálne rozmery komponentov dvojplášťového koncentrického systému WSPS (Ø 60/100, 80/125, 100/150) — rúry, kolená, dná, konzoly, redukcie a vetrané striešky — priamo z výrobných výkresov TOUP.

Rura prosta 0,25m (koncentrická)

dĺžka 250 mm

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Vonkajší Ø D (mm)	100	122	150
Vonk. Ø hrdla D₁ (mm)	102	124	152

Hrdlo (mm): 60

Výkres — Rura prosta 0,25m (koncentrická) (klik = zväčšiť)

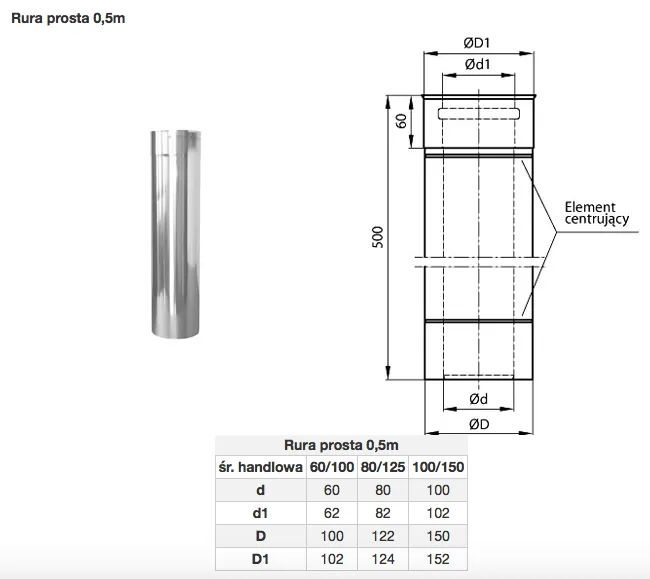

Rura prosta 0,5m (koncentrická)

dĺžka 500 mm

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Vonkajší Ø D (mm)	100	122	150
Vonk. Ø hrdla D₁ (mm)	102	124	152

Hrdlo (mm): 60

Výkres — Rura prosta 0,5m (koncentrická) (klik = zväčšiť)

Rura prosta 1,0m (koncentrická)

dĺžka 1000 mm

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Vonkajší Ø D (mm)	100	122	150
Vonk. Ø hrdla D₁ (mm)	102	124	152

Hrdlo (mm): 60

Výkres — Rura prosta 1,0m (koncentrická) (klik = zväčšiť)

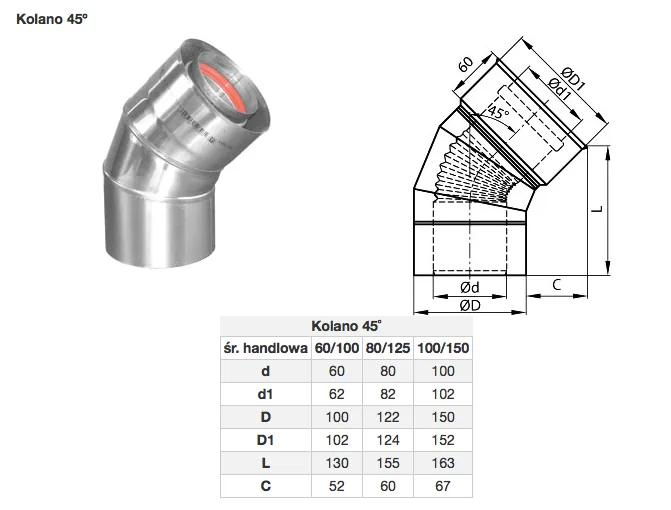

Koleno 45° (koncentrické)

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Vonkajší Ø D (mm)	100	122	150
Vonk. Ø hrdla D₁ (mm)	102	124	152
Dĺžka L (mm)	130	155	163
Presah / offset C (mm)	52	60	67

Hrdlo (mm): 60
Uhol (°): 45

Výkres — Koleno 45° (koncentrické) (klik = zväčšiť)

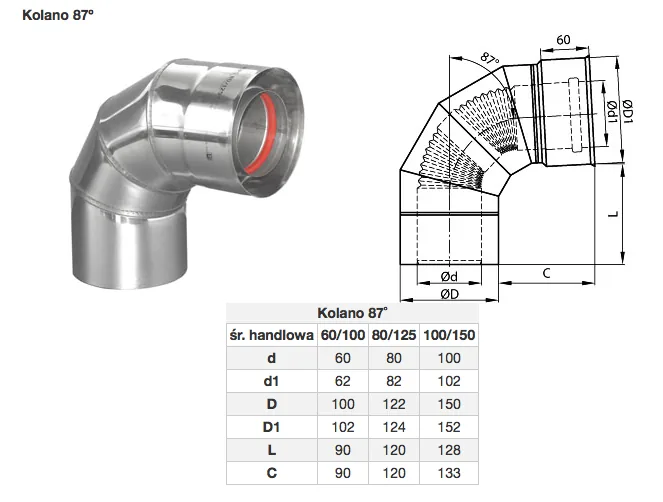

Koleno 87° (koncentrické)

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø hrdla d₁ (mm)	62	82	102
Vonkajší Ø D (mm)	100	122	150
Vonk. Ø hrdla D₁ (mm)	102	124	152
Dĺžka L (mm)	90	120	128
Presah / offset C (mm)	90	120	133

Hrdlo (mm): 60
Uhol (°): 87

Výkres — Koleno 87° (koncentrické) (klik = zväčšiť)

Denko / Dno (koncentrické)

Menovitý Ø (mm)	60/100	80/125	100/150
Ø hrdla d₁ (mm)	62	82	102
Vonk. Ø hrdla D₁ (mm)	82	124	152
Dĺžka L (mm)	100	85	85
Dĺžka L₁ (mm)	60	60	60

Pozn.: D1 pre 60/100 na výkrese uvedené 82 (očakávalo by sa ~102) - prepísané presne ako na výkrese.

Výkres — Denko / Dno (koncentrické) (klik = zväčšiť)

Obejma mocująca rurowa / Fixačná konzola (objímka)

Vyska svornika (mm): 50
Rozstup (mm): 40
Profil 15 (mm): 15
Profil 30 (mm): 30
Profil 10 (mm): 10
Profil 20 (mm): 20

Pozn.: Tabuľka len śr. handlowa (bez dátových riadkov); kótované skalárne rozmery objímky a profilu.

Výkres — Obejma mocująca rurowa / Fixačná konzola (objímka) (klik = zväčšiť)

Konsola wsporcza / Nosná konzola

Sirka (mm): 150
Vyska (mm): 120
Rameno (mm): 200
Hlbka (mm): 200
Otvory: 4 x Ø6

Pozn.: Tabuľka len śr. handlowa (bez dátových riadkov); kótované skalárne rozmery konzoly (rovnaké pre všetky priemery).

Výkres — Konsola wsporcza / Nosná konzola (klik = zväčšiť)

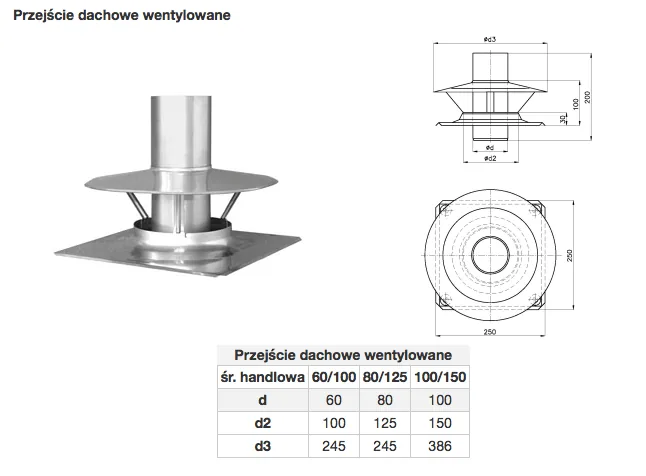

Przejście dachowe wentylowane / Prechodový plech so strieškou (vetraný)

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø d₂ (mm)	100	125	150
Ø d₃ (mm)	245	245	386

Doska (mm): 250 x 250
Vyska (mm): 200
Vyska hrdla (mm): 100

Výkres — Przejście dachowe wentylowane / Prechodový plech so strieškou (vetraný) (klik = zväčšiť)

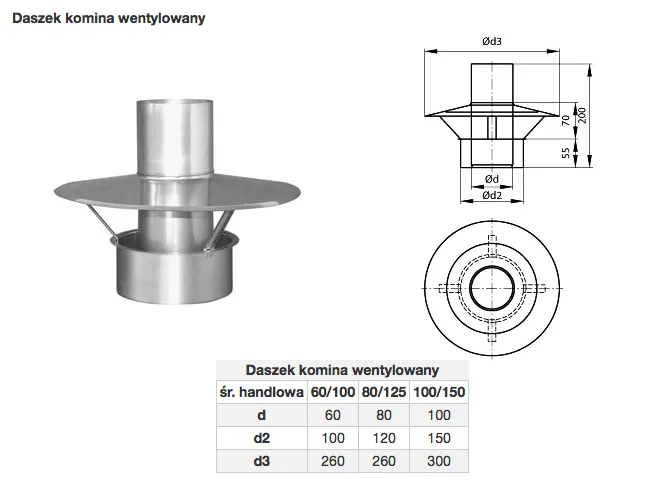

Daszek komina wentylowany / Ventilovaná strieška

Menovitý Ø (mm)	60/100	80/125	100/150
Vnútorný Ø d (mm)	60	80	100
Ø d₂ (mm)	100	120	150
Ø d₃ (mm)	260	260	300

Vyska (mm): 240
Vyska hrdla (mm): 55
Prekrytie (mm): 70

Výkres — Daszek komina wentylowany / Ventilovaná strieška (klik = zväčšiť)

Redukcja / Redukcia (koncentrická → jednoplášťová Ø60)

Horny vonkajsi priemer (mm): 124.3
Horny vnutorny priemer (mm): 82
Spodny vonkajsi priemer (mm): 100
Spodny vnutorny priemer (mm): 60
Hrdlo (mm): 60
Celkova dlzka (mm): 152
Spodna cast (mm): 78

Pozn.: Tabuľka len śr. handlowa (bez dátových riadkov); kótované skalárne Ø124,3/Ø82 hore → Ø100/Ø60 dole.

Výkres — Redukcja / Redukcia (koncentrická → jednoplášťová Ø60) (klik = zväčšiť)

Pokrywa rewizji / Zaslepka (čistiaci uzáver, koncentrická)

Menovitý Ø (mm)	60/100	80/125	100/150
Ø hrdla d₁ (mm)	62	82	102
Vonk. Ø hrdla D₁ (mm)	102	124	152
Dĺžka L (mm)	55	55	55

Výkres — Pokrywa rewizji / Zaslepka (čistiaci uzáver, koncentrická) (klik = zväčšiť)

Nie ste si istí rozmerom? Poradíme vám s výberom správneho priemeru a hrúbky — kontaktujte nás. Späť na prehľad rozmerov.
