Rozmery KF jednovrstvové vložky

Jednovrstvové vnútrostenné komínové vložky KF pre všetky druhy palív — kruhové aj oválne, vnútorné priemery a hrúbky ocele.

Kruhové vložky Oválne vložky Rozmery komponentov

KF jednovrstvové kruhové vložky

Systém vnútrostenných komínových vložiek KF pre všetky druhy palív. Materiál oceľ typ 1.4301 / 1.4404. Štandardné rozmery od 100 do 500 mm, na objednávku vyrobíme aj iné rozmery.

Vnútorný priemer (mm)	100110120130140150160180200225250300350400450500
Hrúbka ocele	0,6 / 0,8 / 1,0 mm

KF oválne vložky

Vnútrostenné oválne vložky pre všetky druhy palív. Materiál oceľ 1.4404.

Rozmer (mm)	120×180110×215120×210120×225120×245
Hrúbka ocele	0,6 / 0,8 / 1,0 mm

Rozmery komponentov KF (mm)

Reálne rozmery jednotlivých komponentov jednovrstvového systému KF — rúry, kolená, T-kusy, čistiace časti a dvierka, dná, prechodové plechy, striešky a ukončenia — priamo z výrobných výkresov TOUP pre priemery 100–500 mm.

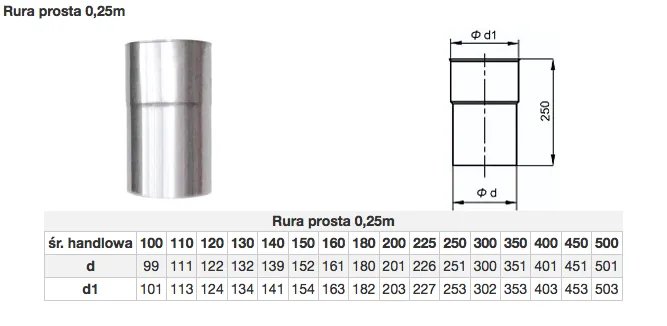

Rúra prostá 0,25m

dĺžka 250 mm

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Výkres — Rúra prostá 0,25m (klik = zväčšiť)

Rúra prostá 0,5m

dĺžka 500 mm

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Výkres — Rúra prostá 0,5m (klik = zväčšiť)

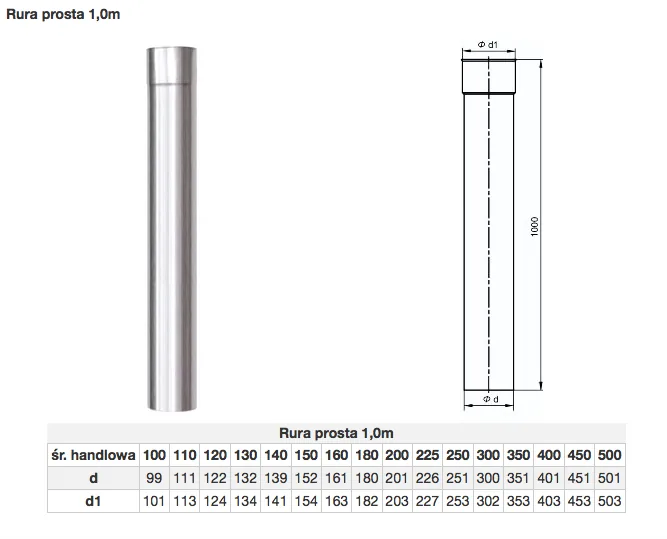

Rúra prostá 1,0m

dĺžka 1000 mm

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Výkres — Rúra prostá 1,0m (klik = zväčšiť)

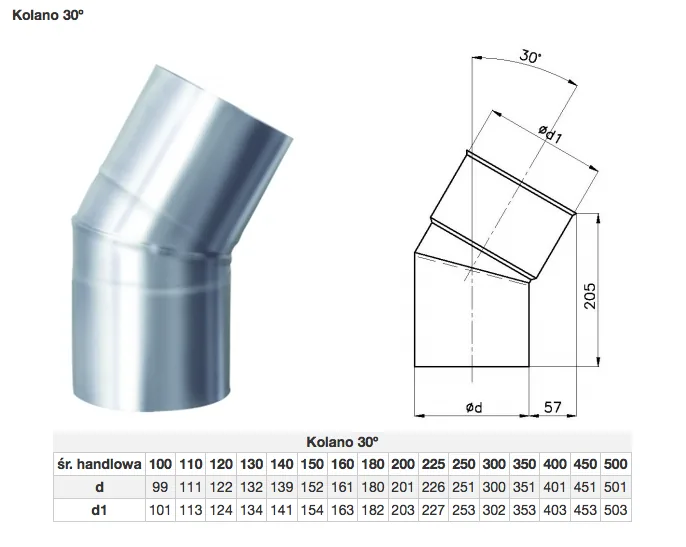

Koleno 30°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Dĺžka L (mm): 205
Offset C: 57

Výkres — Koleno 30° (klik = zväčšiť)

Koleno 45°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Presah / offset C (mm)	79	79	79	79	79	79	79	79	79	79	79	79	79	79	79	79
Dĺžka L (mm)	186	186	186	186	186	186	186	186	186	186	186	186	186	186	186	186

Výkres — Koleno 45° (klik = zväčšiť)

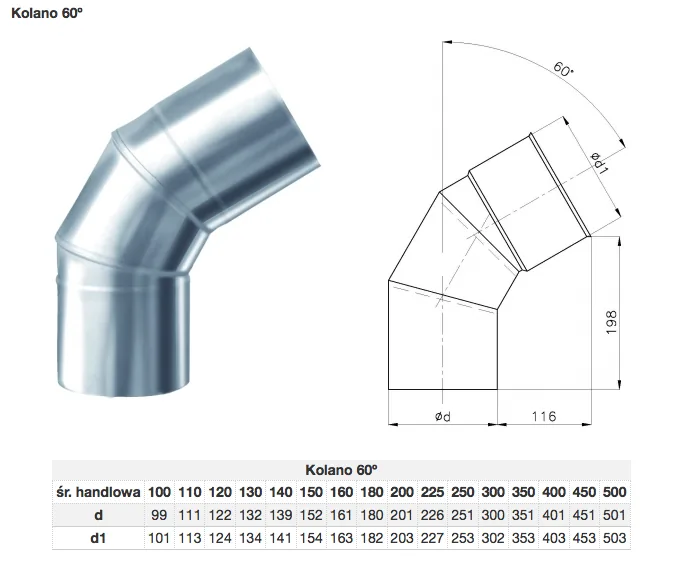

Koleno 60°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Dĺžka L (mm): 198
Presah / offset C (mm): 116

Výkres — Koleno 60° (klik = zväčšiť)

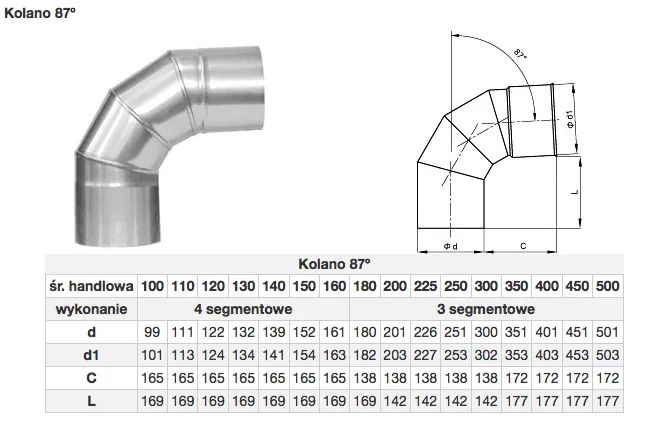

Koleno 87°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Presah / offset C (mm)	165	165	165	165	165	165	165	138	138	138	138	138	172	172	172	172
Dĺžka L (mm)	169	169	169	169	169	169	169	169	142	142	142	142	177	177	177	177

Pozn.: Vyhotovenie: 100-160 = 4-segmentové, 180-500 = 3-segmentové.

Výkres — Koleno 87° (klik = zväčšiť)

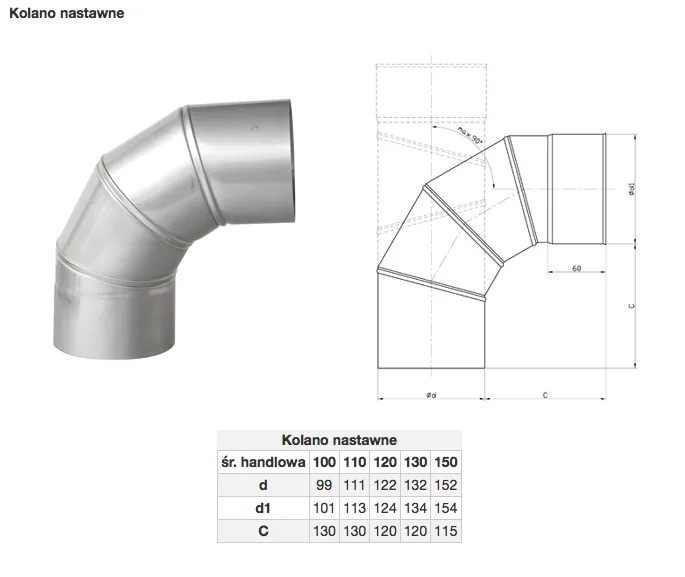

Koleno nastaviteľné 0-90°

Menovitý Ø (mm)	100	110	120	130	150
Vnútorný Ø d (mm)	99	111	122	132	152
Ø hrdla d₁ (mm)	101	113	124	134	154
Presah / offset C (mm)	130	130	120	120	115

Segment: 60

Výkres — Koleno nastaviteľné 0-90° (klik = zväčšiť)

T-kus (trojník) 60°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	–	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Dĺžka L (mm)	–	226	236	244	251	255	269	286	304	325	495	390	433	476	520	563

Hrdlo top: 130
Odbocka: 130

Pozn.: Priemer 100 sa nevyrába. L pri priemere 250 (hodnota 495) je slabo čitateľný a nesedí s monotónnym radom - overiť.

Výkres — T-kus (trojník) 60° (klik = zväčšiť)

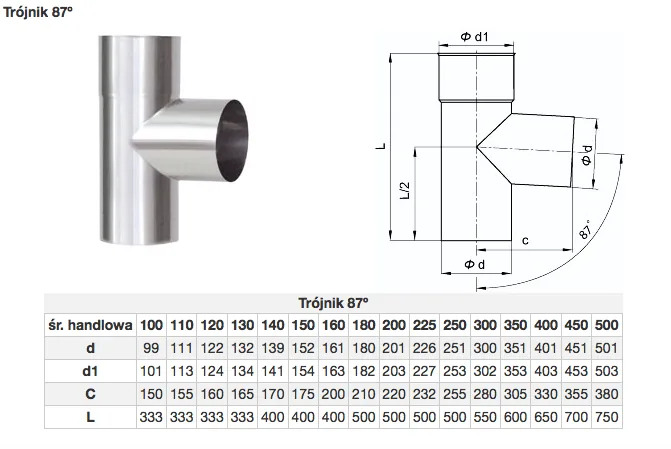

T-kus (trojník) 87°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Presah / offset C (mm)	150	155	160	165	170	175	200	210	220	232	255	280	305	330	355	380
Dĺžka L (mm)	333	333	333	333	400	400	400	500	500	500	500	550	600	650	700	750

Výkres — T-kus (trojník) 87° (klik = zväčšiť)

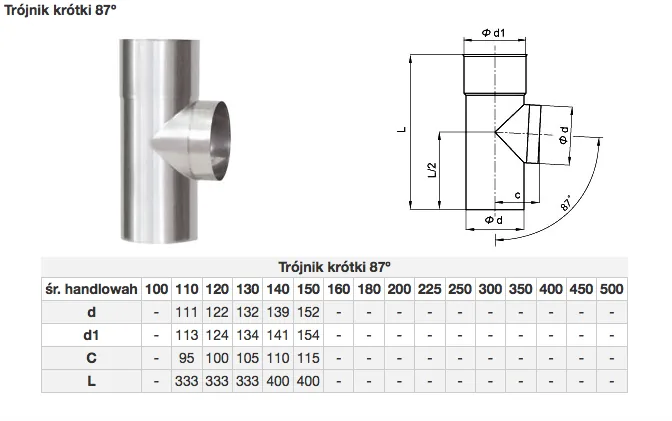

T-kus (trojník) krátky 87°

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	111	122	132	139	152	–	–	–	–	–	–	–	–	–	–
Ø hrdla d₁ (mm)	–	113	124	134	141	154	–	–	–	–	–	–	–	–	–	–
Presah / offset C (mm)	–	95	100	105	110	115	–	–	–	–	–	–	–	–	–	–
Dĺžka L (mm)	–	333	333	333	400	400	–	–	–	–	–	–	–	–	–	–

Pozn.: Vyrába sa len v priemeroch 110-150.

Výkres — T-kus (trojník) krátky 87° (klik = zväčšiť)

Čistiaca časť 14x14 (krátka)

dĺžka 333 mm

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	–	–	–	–
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	–	–	–	–
Rozmer A (mm)	120	120	120	120	120	120	120	120	120	120	120	120	–	–	–	–
Rozmer E (mm)	200	205	210	215	220	225	230	240	250	263	275	300	–	–	–	–
Dĺžka L (mm)	333	333	333	333	333	333	333	333	333	333	333	333	–	–	–	–

Pozn.: Vyrába sa v priemeroch 100-300. Otvor 140x140 mm.

Výkres — Čistiaca časť 14x14 (krátka) (klik = zväčšiť)

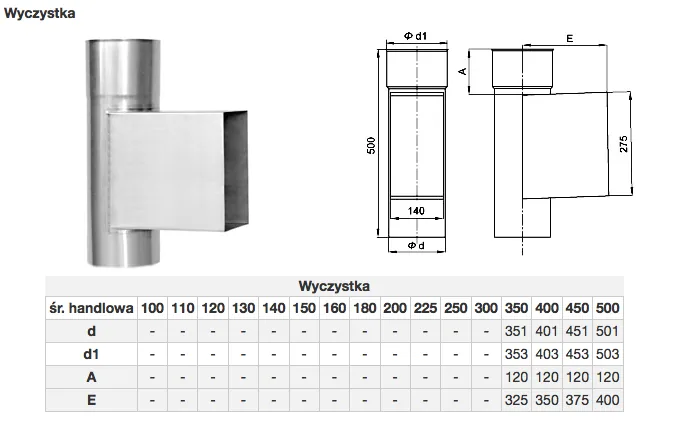

Čistiaca časť 14x28

dĺžka 500 mm

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	–	–	–	–	–	–	–	–	–	–	–	351	401	451	501
Ø hrdla d₁ (mm)	–	–	–	–	–	–	–	–	–	–	–	–	353	403	453	503
Rozmer A (mm)	–	–	–	–	–	–	–	–	–	–	–	–	120	120	120	120
Rozmer E (mm)	–	–	–	–	–	–	–	–	–	–	–	–	325	350	375	400

Pozn.: Vyrába sa len v priemeroch 350-500. Otvor 140x275 mm.

Výkres — Čistiaca časť 14x28 (klik = zväčšiť)

Čistiace dvierka (dvierka revízie)

Pozn.: Bez tabuľky priemerov - dve prevedenia (veľké a malé), skalárne rozmery.

Výkres — Čistiace dvierka (dvierka revízie) (klik = zväčšiť)

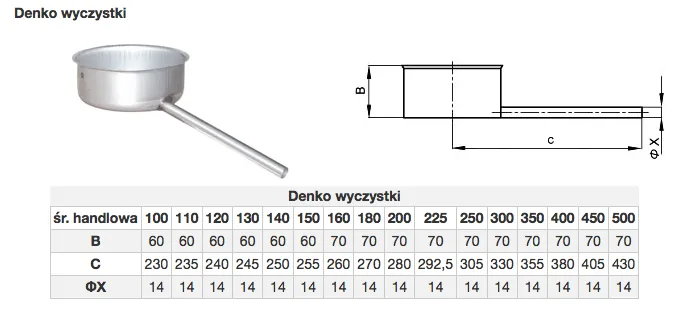

Dno čistiace (kondenzačné, bočný vývod)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Rozmer B (mm)	60	60	60	60	60	60	70	70	70	70	70	70	70	70	70	70
Presah / offset C (mm)	230	235	240	245	250	255	260	270	280	292.5	305	330	355	380	405	430
Odtok Ø (mm)	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14

Pozn.: Bočný odvod kondenzátu, priemer vývodu ΦX=14 mm.

Výkres — Dno čistiace (kondenzačné, bočný vývod) (klik = zväčšiť)

Dno čistiace so spodným vývodom (rúrka dole)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Rozmer B (mm)	60	60	60	60	60	60	70	70	70	70	70	70	70	70	70	70
Odtok Ø (mm)	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14

Vyvod dlzka: 70

Pozn.: Odvod kondenzátu smerom dole, dĺžka vývodu 70 mm, priemer vývodu ΦX=14 mm.

Výkres — Dno čistiace so spodným vývodom (rúrka dole) (klik = zväčšiť)

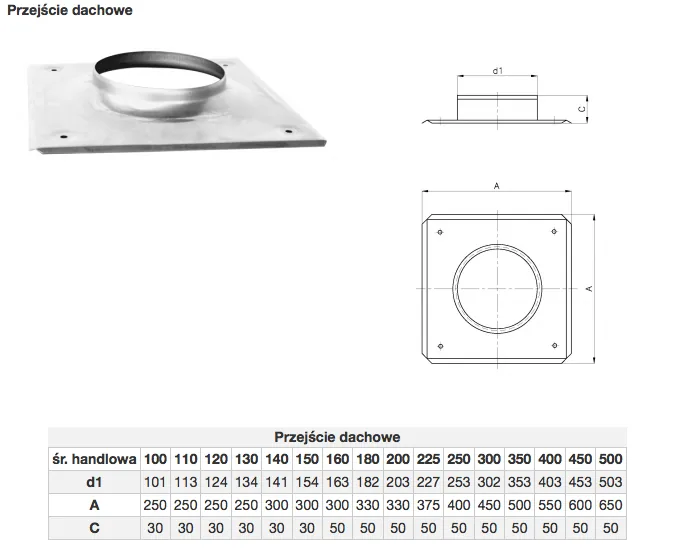

Prechodový plech (strešný priechod)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503
Rozmer A (mm)	250	250	250	250	300	300	300	330	330	375	400	450	500	550	600	650
Presah / offset C (mm)	30	30	30	30	30	30	50	50	50	50	50	50	50	50	50	50

Pozn.: Štvorcová základňa A x A, výška hrdla C.

Výkres — Prechodový plech (strešný priechod) (klik = zväčšiť)

Ukončenie komína (ústie, kužeľ)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	110	121	131	138	151	160	179	200	225	250	299	350	400	450	500
Ø ústia d₄ (mm)	–	100	110	115	125	135	145	160	180	200	225	270	315	360	405	450
Dĺžka L (mm)	–	195	195	195	195	195	195	195	245	245	245	295	295	295	295	295

Pozn.: Priemer 100 sa nevyrába. d = priemer nasadenia (dole), d4 = priemer zúženého ústia (hore), L = výška.

Výkres — Ukončenie komína (ústie, kužeľ) (klik = zväčšiť)

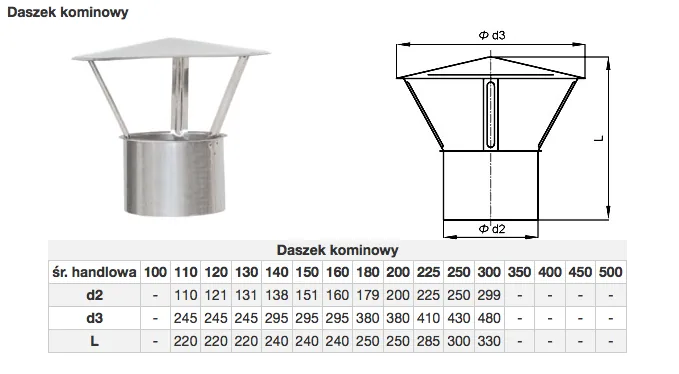

Strieška (komínová čiapka)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Ø d₂ (mm)	–	110	121	131	138	151	160	179	200	225	250	299	–	–	–	–
Ø d₃ (mm)	–	245	245	245	295	295	295	380	380	410	430	480	–	–	–	–
Dĺžka L (mm)	–	220	220	220	240	240	240	250	250	285	300	330	–	–	–	–

Pozn.: Vyrába sa v priemeroch 110-300. d2 = priemer nasadenia, d3 = priemer striešky, L = výška.

Výkres — Strieška (komínová čiapka) (klik = zväčšiť)

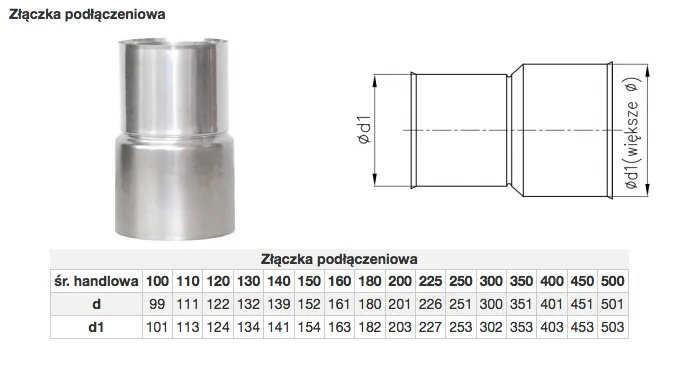

Redukcia (súbor kf-redukcia; výkres je titulkovaný 'Złączka podłączeniowa' = pripojka)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	101	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Pozn.: POZOR: názvy súborov redukcia/redukcna-pripojka sú vzájomne prehodené oproti titulkom výkresov. Tento súbor (kf-redukcia) obsahuje výkres pripojky (Złączka podłączeniowa), plný rad 100-500.

Výkres — Redukcia (súbor kf-redukcia; výkres je titulkovaný 'Złączka podłączeniowa' = pripojka) (klik = zväčšiť)

Redukčná pripojka (súbor kf-redukcna-pripojka; výkres je titulkovaný 'Redukcja' = redukcia)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501
Ø hrdla d₁ (mm)	–	113	124	134	141	154	163	182	203	227	253	302	353	403	453	503

Pozn.: POZOR: názvy súborov sú prehodené oproti titulkom. Tento súbor (kf-redukcna-pripojka) obsahuje výkres redukcie (Redukcja). Priemer 100 sa nevyrába. d1 = väčší priemer.

Výkres — Redukčná pripojka (súbor kf-redukcna-pripojka; výkres je titulkovaný 'Redukcja' = redukcia) (klik = zväčšiť)

Objímka montážna

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501

Sirka pasu: 40

Pozn.: Priemer 100 sa nevyrába. Šírka pásu 40 mm.

Výkres — Objímka montážna (klik = zväčšiť)

Objímka stabilizačná (stabilizačný element)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Vnútorný Ø d (mm)	–	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501

Vyska: 120
Pas: 20
Dosah noh: max 2,5 x Φd

Pozn.: Priemer 100 sa nevyrába. Výška 120 mm, pás 20 mm, dosah nôh max 2,5 x Φd.

Výkres — Objímka stabilizačná (stabilizačný element) (klik = zväčšiť)

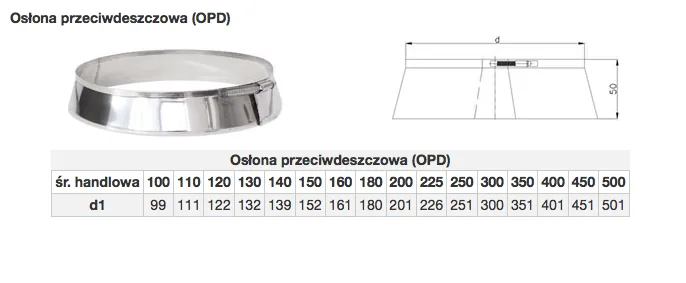

Protidažďová manžeta (OPD)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Ø hrdla d₁ (mm)	99	111	122	132	139	152	161	180	201	226	251	300	351	401	451	501

Vyska: 50

Výkres — Protidažďová manžeta (OPD) (klik = zväčšiť)

Predĺženie čistiacej časti

Pozn.: Bez tabuľky priemerov - dve prevedenia (pre čistiacu časť 14x28 a 14x14), skalárne rozmery. Šírka otvoru 143 mm.

Výkres — Predĺženie čistiacej časti (klik = zväčšiť)

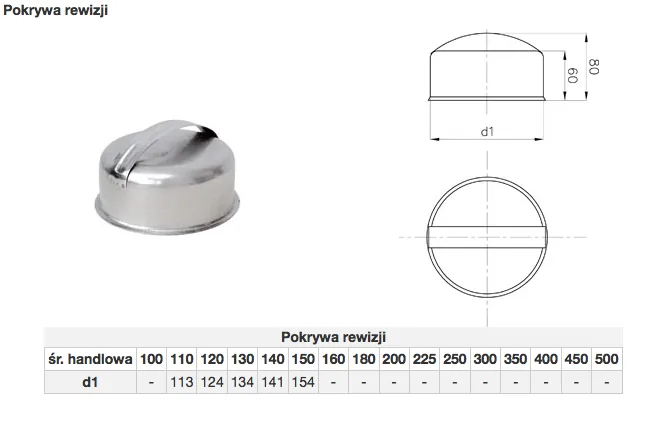

Zaslepka (krytka revízie)

Menovitý Ø (mm)	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Ø hrdla d₁ (mm)	–	113	124	134	141	154	–	–	–	–	–	–	–	–	–	–

Vyska: 80
Klenba: 60

Pozn.: Vyrába sa len v priemeroch 110-150. Výška 80 mm, klenba 60 mm.

Výkres — Zaslepka (krytka revízie) (klik = zväčšiť)
